اسیلوسکوپ SIGLENT؛ دقت، سرعت و قابلیت‌های پیشرفته اندازه‌گیری

اسیلوسکوپ یکی از مهم‌ترین تجهیزات اندازه‌گیری در آزمایشگاه‌های الکترونیک، طراحی و توسعه مدار، تعمیرات تخصصی، مهندسی برق، الکترونیک قدرت، مخابرات و تست سیستم‌های دیجیتال است. انتخاب یک اسیلوسکوپ مناسب می‌تواند نقش مهمی در دقت اندازه‌گیری، شناسایی خطاها و تحلیل رفتار سیگنال‌های الکتریکی داشته باشد.

SIGLENT یکی از برندهای شناخته‌شده در حوزه تجهیزات تست و اندازه‌گیری الکترونیکی است که طیف متنوعی از اسیلوسکوپ‌های دیجیتال را برای کاربردهای مختلف ارائه می‌کند. محصولات این برند از مدل‌های اقتصادی و مناسب برای آموزش و تعمیرات تا اسیلوسکوپ‌های حرفه‌ای با پهنای باند بالا، وضوح عمودی بیشتر، حافظه عمیق و قابلیت‌های پیشرفته تحلیل سیگنال را شامل می‌شوند.

در خانواده‌های مختلف اسیلوسکوپ SIGLENT، امکاناتی مانند اندازه‌گیری خودکار، Triggerهای متنوع، تحلیل FFT، Decode پروتکل‌های سریال، تحلیل توان، Bode Plot، Mixed Signal Analysis، Eye Diagram و Jitter Analysis بسته به مدل در دسترس هستند. در این صفحه می‌توانید مدل‌های مختلف اسیلوسکوپ SIGLENT را بررسی کرده و با مقایسه نسل‌ها و سری‌های مختلف، دستگاه مناسب را متناسب با نیاز فنی و نوع کاربرد خود انتخاب کنید.

چرا اسیلوسکوپ دیجیتال SIGLENT؟

یکی از ویژگی‌های مهم SIGLENT، تنوع خانواده‌های اسیلوسکوپ و ارائه مدل‌هایی برای سطوح مختلف کاربرد است. به همین دلیل، هنگام خرید اسیلوسکوپ SIGLENT می‌توان بر اساس نوع پروژه، محدوده فرکانسی سیگنال، تعداد کانال‌ها، سرعت نمونه‌برداری، عمق حافظه و قابلیت‌های موردنیاز، مدل مناسب را انتخاب کرد. برای کاربردهای عمومی و آموزشی، مدل‌هایی مانند SDS1000X-E می‌توانند گزینه مناسبی باشند. در کاربردهای حرفه‌ای‌تر، خانواده‌هایی مانند SDS2000X Plus، SDS5000X و SDS6000A امکانات گسترده‌تری در اختیار کاربر قرار می‌دهند. در رده‌های بسیار پیشرفته نیز SDS7000A برای تحلیل سیگنال‌های سریع و پیچیده طراحی شده است.

در کنار این خانواده‌ها، سری‌های HD با تمرکز بر وضوح عمودی بالاتر، نویز کمتر و مشاهده جزئیات بیشتر شکل موج، برای کاربردهایی که دقت اندازه‌گیری اهمیت بیشتری دارد مورد توجه قرار گرفته‌اند.

سری‌های مختلف اسیلوسکوپ دیجیتال SIGLENT

SIGLENT طیف گسترده‌ای از اسیلوسکوپ‌های دیجیتال را در خانواده‌های مختلف عرضه کرده است. در مقایسه‌ای که در این صفحه ارائه می‌شود، سری‌های SDS1000X-E، SDS2000X Plus، SDS5000X، SDS6000A، SDS7000A و X HD بررسی می‌شوند.

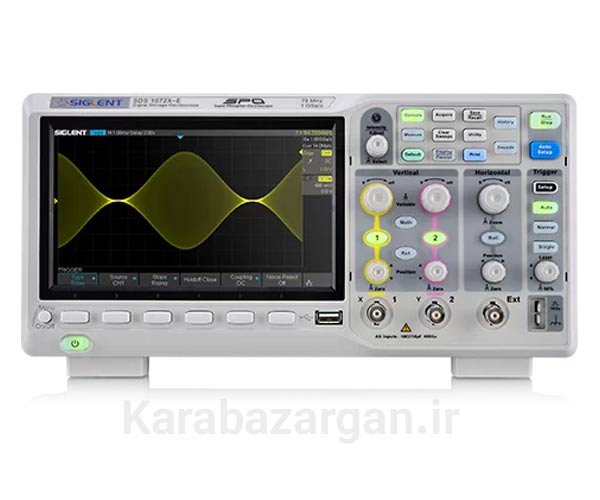

سری SDS1000X-E؛ اقتصادی و مناسب برای کاربردهای عمومی

SDS1000X-E یکی از سری‌های اقتصادی SIGLENT است که برای کاربران تازه‌کار، مراکز آموزشی، تعمیرات و کاربردهای عمومی طراحی شده است. این خانواده در محدوده پهنای باند 70 تا 200 مگاهرتز قرار می‌گیرد و نرخ نمونه‌برداری آن تا 1 GSa/s می‌رسد. بسته به مدل، دو یا چهار کانال در اختیار کاربر قرار می‌گیرد. عمق حافظه نیز تا 14 Mpts است و نرخ ثبت شکل موج در حالت Sequence می‌تواند به 400,000 wfm/s برسد.

یکی از نکات قابل توجه در SDS1000X-E، ارائه قابلیت‌های تحلیلی مانند FFT، اندازه‌گیری‌های خودکار، Bode Plot، قابلیت MSO و Decode رایگان پروتکل‌هایی مانند I²C، SPI، UART، CAN و LIN است. به همین دلیل، اگر هدف شما خرید اسیلوسکوپ SIGLENT برای آموزش، تعمیرات، طراحی مدارهای عمومی یا استفاده آزمایشگاهی باشد، بررسی سری SDS1000X-E می‌تواند نقطه شروع مناسبی باشد.

مدل	پهنای باند	تعداد کانال	نرخ نمونه‌برداری	عمق حافظه	ویژگی شاخص
SDS1104X-E	۱۰۰ مگاهرتز	۴ کاناله	1GS/s	14M	۴ کاناله اقتصادی
SDS1202X-E	۲۰۰ مگاهرتز	۲ کاناله	1GS/s	14M	پرفروش‌ترین مدل

سری SDS1000X-E یکی از محبوب‌ترین سری‌های آموزشی و تعمیراتی است و قابلیت اضافه‌کردن مولد سیگنال 25MHz و آنالایزر منطقی ۱۶ کاناله را دارد.



سری SDS2000X Plus؛ ترکیبی از امکانات حرفه‌ای و کاربری آسان

سری SDS2000X Plus در رده بالاتری نسبت به SDS1000X-E قرار می‌گیرد و برای کاربردهای حرفه‌ای‌تر در طراحی و تست مدارهای الکترونیکی توسعه یافته است. این خانواده با پهنای باندهای 100، 200 و 350 مگاهرتز، نرخ نمونه‌برداری تا 2 GSa/s و عمق حافظه تا 200 Mpts در هر کانال عرضه شده است. همچنین امکان تحلیل Mixed Signal با حداکثر چهار کانال آنالوگ و 16 کانال دیجیتال وجود دارد.

نمایشگر لمسی 10.1 اینچی، حالت وضوح 10 بیتی، Zoom عمودی و افقی، بیش از 50 نوع اندازه‌گیری، History Mode و قابلیت Bode Plot از امکانات مهم این سری هستند. SDS2000X Plus می‌تواند برای طراحی و عیب‌یابی مدارهای الکترونیکی، منابع تغذیه، سیستم‌های Embedded، مدارهای دیجیتال و پروژه‌های تحقیقاتی انتخاب مناسبی باشد.

مدل	پهنای باند	تعداد کانال	نرخ نمونه‌برداری	عمق حافظه	ویژگی شاخص
SDS2104X Plus	۱۰۰ مگاهرتز	۴ کاناله	2GS/s	200M	ورودی ۴ کاناله
SDS2204X Plus	۲۰۰ مگاهرتز	۴ کاناله	2GS/s	200M	میان‌رده
SDS2354X Plus	۳۵۰ مگاهرتز	۴ کاناله	2GS/s	200M	۳۵۰MHz
SDS2504X Plus	۵۰۰ مگاهرتز	۴ کاناله	2GS/s	200M	پرچمدار سری 2000Plus

سری SDS2000X Plus در سال ۲۰۲۰ معرفی شد و دارای صفحه‌نمایش ۱۰ اینچ لمسی، مولد سیگنال 50MHz داخلی (اختیاری) و قابلیت آنالیز توان است.



سری SDS5000X؛ اسیلوسکوپ حرفه‌ای برای تست و تحلیل پیشرفته

SDS5000X یکی از خانواده‌های حرفه‌ای SIGLENT است که برای نیازهای اندازه‌گیری با عملکرد بالا طراحی شده است. این سری در مدل‌هایی با پهنای باند 350 مگاهرتز، 500 مگاهرتز و 1 گیگاهرتز ارائه می‌شود و نرخ نمونه‌برداری آن تا 5 GSa/s و عمق حافظه تا 250 Mpts است. همچنین نرخ ثبت شکل موج در حالت Sequence به 500,000 wfm/s می‌رسد. SDS5000X امکانات گسترده‌ای مانند Mixed Signal Analysis، تحلیل توان، Bode Plot، Triggerهای پیشرفته، Decode پروتکل‌های سریال و بیش از 55 پارامتر اندازه‌گیری ارائه می‌کند.

این خانواده همچنین امکان استفاده از 16 کانال دیجیتال و قابلیت‌های متنوع برای تحلیل مدارهای الکترونیکی را دارد. به همین دلیل، SDS5000X می‌تواند گزینه‌ای مناسب برای مهندسان طراحی سخت‌افزار، آزمایشگاه‌های تحقیق و توسعه، تست تجهیزات الکترونیکی و تحلیل سیستم‌های پیچیده باشد.

سری SDS6000A؛ عملکرد حرفه‌ای برای اندازه‌گیری دقیق‌تر

سری SDS6000A در رده اسیلوسکوپ‌های حرفه‌ای SIGLENT قرار دارد و برای کاربردهایی طراحی شده است که به سرعت نمونه‌برداری، حافظه مناسب و امکانات تحلیلی پیشرفته نیاز دارند. این خانواده با پهنای باندهای 500 مگاهرتز، 1 گیگاهرتز و 2 گیگاهرتز عرضه می‌شود. نرخ نمونه‌برداری پایه 5 GSa/s در هر کانال است و در حالت ESR می‌تواند به 10 GSa/s برسد. حداکثر عمق ثبت شکل موج نیز 500 Mpts اعلام شده است. SDS6000A از امکاناتی مانند Power Analysis، Bode Plot، Eye/Jitter Analysis، Histogram، Trend، Track، Mask Test و Decode پروتکل‌های مختلف پشتیبانی می‌کند.

امکان اتصال پروب منطقی 16 کاناله نیز قابلیت‌های Mixed Signal این خانواده را توسعه می‌دهد. این سری می‌تواند برای تست سیستم‌های الکترونیکی پیشرفته، الکترونیک قدرت، سیستم‌های Embedded، مخابرات و آزمایشگاه‌های مهندسی مورد استفاده قرار گیرد.

مدل	پهنای باند	تعداد کانال	نرخ نمونه‌برداری	عمق حافظه	ویژگی شاخص
SDS6054A	۵۰۰ مگاهرتز	۴ کاناله	5GS/s	500M	ورودی سری ۶۰۰۰
SDS6104A	۱ گیگاهرتز	۴ کاناله	5GS/s	500M	۱GHz
SDS6204A	۲ گیگاهرتز	۴ کاناله	5GS/s (10GS/s ESR)	500M	پرچمدار سری ۶۰۰۰

سری SDS6000A با نرخ نمونه‌برداری 5GS/s و حافظه 500M پوینت، برای کاربردهای صنعتی و R&D پیشرفته طراحی شده است.



سری SDS7000A؛ پرچمدار حرفه‌ای SIGLENT

SDS7000A در رده بالای اسیلوسکوپ‌های SIGLENT قرار دارد و برای کاربردهای پیشرفته، تحلیل سیگنال‌های پرسرعت و تست سیستم‌های پیچیده طراحی شده است. این سری در حال حاضر تا 8 GHz پهنای باند، نرخ نمونه‌برداری Real-Time تا 20 GSa/s، ADC دوازده‌بیتی و عمق حافظه تا 2 Gpts در هر کانال را ارائه می‌کند. نرخ ثبت شکل موج نیز می‌تواند به 1,000,000 wfm/s برسد. SDS7000A علاوه بر قابلیت‌های معمول یک اسیلوسکوپ حرفه‌ای، امکانات پیشرفته‌ای مانند Real-Time Spectrum Analysis، Digital Down Conversion، Eye Diagram، Jitter Analysis و تست انطباق پروتکل‌ها را ارائه می‌دهد.

این خانواده برای بررسی فناوری‌هایی مانند MIPI-DPHY، DDR، USB 2.0 و Ethernetهای پرسرعت نیز کاربرد دارد. بنابراین اگر به دنبال اسیلوسکوپ حرفه‌ای SIGLENT برای سیگنال‌های High-Speed، تحلیل یکپارچگی سیگنال، تست مخابرات و توسعه سیستم‌های پیشرفته الکترونیکی هستید، SDS7000A یکی از خانواده‌هایی است که باید در نظر گرفته شود.

مدل	پهنای باند	تعداد کانال	نرخ نمونه‌برداری	عمق حافظه	ویژگی شاخص
SDS7304A	۳ گیگاهرتز	۴ کاناله	20GS/s (۲ کانال)	1G	ورودی
SDS7404A	۴ گیگاهرتز	۴ کاناله	20GS/s (۲ کانال)	1G	۴GHz
SDS7604A	۶ گیگاهرتز	۴ کاناله	20GS/s (۲ کانال)	1G	۶GHz
SDS7804A	۸ گیگاهرتز	۴ کاناله	20GS/s (۲ کانال)	1G	پرچمدار نهایی

سری SDS7000A مجهز به رزولوشن ۱۲ بیت، نرخ بروزرسانی 1,000,000 wfm/s، حافظه 1G پوینت و پردازنده X86 است. این سری همچنین قابلیت تست انطباق USB 2.0، Ethernet و تحلیل چشم‌و‌جیتر را دارد.

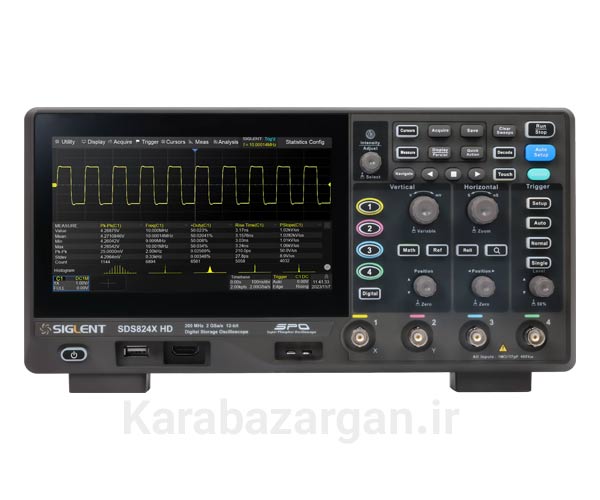

سری HD؛ وضوح بالاتر برای مشاهده جزئیات سیگنال

یکی از مسیرهای مهم توسعه اسیلوسکوپ‌ SIGLENT، خانواده‌های HD یا High Resolution است. هدف اصلی این محصولات، ارائه وضوح عمودی بالاتر، نویز کمتر و نمایش دقیق‌تر جزئیات شکل موج است. در میان این خانواده‌ها، SDS5000X HD نمونه‌ای مهم از اسیلوسکوپ‌های High Resolution SIGLENT است. این سری از ADC دوازده‌بیتی استفاده می‌کند و تا 8 کانال را در اختیار کاربر قرار می‌دهد. پهنای باند مدل‌ها تا 1 گیگاهرتز، نرخ نمونه‌برداری تا 5 GSa/s و عمق حافظه تا 2.5 Gpts در هر کانال اعلام شده است.

وضوح 12 بیتی و نویز پایین این خانواده باعث می‌شود شکل موج با جزئیات بیشتری نمایش داده شود. این ویژگی در اندازه‌گیری‌هایی مانند Power Rail، بررسی تغییرات کوچک ولتاژ، تحلیل منابع تغذیه و اندازه‌گیری‌های چندکاناله اهمیت ویژه‌ای دارد. بنابراین هنگام انتخاب یک اسیلوسکوپ HD SIGLENT باید علاوه بر پهنای باند، به وضوح عمودی، سطح نویز، تعداد کانال‌ها و نوع اندازه‌گیری موردنظر نیز توجه کرد.

مقایسه سری‌های مختلف اسیلوسکوپ SIGLENT

برای انتخاب بهتر، می‌توان جایگاه کلی خانواده‌های مورد بررسی را به صورت زیر در نظر گرفت:

ویژگی	سری SDS1000X-E	سری SDS2000X Plus	سری SDS5000X	سری SDS6000A	سری SDS7000A	سری HD (X HD)
پهنای باند	۱۰۰ – ۲۰۰ مگاهرتز	۱۰۰ – ۵۰۰ مگاهرتز	تا ۱ گیگاهرتز	۵۰۰ مگاهرتز تا 2 گیگاهرتز	۳ – ۸ گیگاهرتز	70 مگاهرتز تا 4 گیگاهرتز
تعداد کانال	۲ یا ۴ کاناله	۲ یا ۴ کاناله	۴ کاناله	۴ کاناله + EXT	۴ کاناله + EXT	۲ تا ۸ کاناله
رزولوشن عمودی	۸ بیت	۸ بیت (۱۰ بیت Hi-Res)	۸ بیت	۸ بیت	۱۲ بیت	۱۲ بیت
نرخ نمونه‌برداری	1GS/s	2GS/s	5GS/s	5GS/s (10GS/s ESR)	20GS/s (2 کانال)	تا 5GS/s
عمق حافظه	۱۴M	۲۰۰M	۲۵۰M	۵۰۰M	۱G پوینت	تا 500M
نرخ بروزرسانی موج	–	500,000 wfm/s	–	750,000 wfm/s	1,000,000 wfm/s	تا ۱۶۰,۰۰۰
صفحه‌نمایش	۷ اینچ	۱۰ اینچ لمسی	–	1/12 اینچ لمسی	6/15 اینچ لمسی	متنوع
موقعیت در بازار	ورودی / آموزشی	میانه‌رده حرفه‌ای	حرفه‌ای	پیشرفته	پرچمدار	نسل HD

البته این جدول یک مقایسه کلی است و انتخاب نهایی باید بر اساس مشخصات دقیق مدل انجام شود؛ زیرا پهنای باند، تعداد کانال، نرخ نمونه‌برداری، عمق حافظه و قابلیت‌های تحلیلی در مدل‌های مختلف هر خانواده متفاوت هستند.



هنگام خرید اسیلوسکوپ SIGLENT به چه نکاتی توجه کنیم؟

پیش از خرید اسیلوسکوپ SIGLENT باید نوع سیگنال و کاربرد موردنظر مشخص شود. انتخاب دستگاه صرفاً بر اساس بالاترین پهنای باند یا جدیدترین سری، همیشه بهترین تصمیم نیست.

مهم‌ترین مشخصاتی که باید بررسی شوند عبارت‌اند از:

• پهنای باند (Bandwidth): برای تعیین محدوده فرکانسی قابل اندازه‌گیری.
• نرخ نمونه‌برداری (Sample Rate): برای ثبت دقیق تغییرات سریع سیگنال.
• تعداد کانال‌ها: بر اساس تعداد سیگنال‌های موردنیاز برای اندازه‌گیری هم‌زمان.
• عمق حافظه (Memory Depth): برای ثبت و تحلیل بخش‌های طولانی‌تر شکل موج.
• وضوح عمودی (Vertical Resolution): برای مشاهده تغییرات کوچک و جزئیات سیگنال.
• نرخ ثبت شکل موج (Waveform Capture Rate): برای شناسایی رخدادهای نادر و گذرا.
• Trigger: برای ثبت دقیق رویدادهای خاص.
• Serial Decode: برای تحلیل پروتکل‌های ارتباطی.
• FFT و تحلیل طیف: برای بررسی مؤلفه‌های فرکانسی سیگنال.
• Bode Plot و Power Analysis: برای کاربردهای طراحی و تست منابع تغذیه.
• Eye Diagram و Jitter: برای سیستم‌های دیجیتال و ارتباطات پرسرعت.
• Mixed Signal / MSO: در پروژه‌هایی که ترکیبی از سیگنال‌های آنالوگ و دیجیتال وجود دارد.

اسیلوسکوپ SIGLENT مناسب چه کاربردهایی است؟

تنوع سری‌های SIGLENT باعث شده است که این برند بتواند طیف وسیعی از نیازهای اندازه‌گیری را پوشش دهد. از آموزش و تعمیرات الکترونیکی گرفته تا طراحی سخت‌افزار، الکترونیک قدرت، سیستم‌های Embedded، مخابرات، تست تجهیزات و تحقیقات آزمایشگاهی. مدل‌های اقتصادی‌تر مانند SDS1000X-E برای کاربردهای عمومی مناسب هستند، در حالی که خانواده‌هایی مانند SDS5000X و SDS6000A امکانات بیشتری برای تحلیل تخصصی ارائه می‌کنند. برای پروژه‌های High-Speed و اندازه‌گیری‌های پیشرفته نیز سری SDS7000A در رده بالاتری قرار می‌گیرد.

در مقابل، خانواده‌های HD برای کاربرانی جذاب هستند که نمایش دقیق‌تر جزئیات شکل موج، وضوح عمودی بیشتر و نویز پایین‌تر برایشان اهمیت دارد.

خرید و تأمین اسیلوسکوپ دیجیتال SIGLENT

اگر به دنبال خرید اسیلوسکوپ SIGLENT برای آزمایشگاه، واحد تحقیق و توسعه، تعمیرات، طراحی مدار یا کاربردهای تخصصی هستید، انتخاب مدل مناسب باید بر اساس نیاز واقعی پروژه انجام شود. کارا بازرگان امکان تأمین و سفارش انواع اسیلوسکوپ‌های دیجیتال SIGLENT و تجهیزات تست و اندازه‌گیری را فراهم می‌کند. برای دریافت اطلاعات فنی، استعلام قیمت و بررسی امکان تأمین مدل موردنظر، می‌توانید شماره مدل یا مشخصات فنی اسیلوسکوپ موردنیاز خود را ارسال کنید.

سری	جایگاه کلی	کاربرد پیشنهادی
SDS1000X-E	اقتصادی	آموزش، تعمیرات و اندازه‌گیری عمومی
SDS2000X Plus	حرفه‌ای	طراحی و تست مدارهای الکترونیکی
SDS5000X	عملکرد بالا	تحلیل حرفه‌ای و تست سیستم‌های پیچیده
SDS6000A	پیشرفته	الکترونیک قدرت، Embedded و تحلیل سیگنال
SDS7000A	رده پرچمدار	High-Speed، مخابرات و تست‌های پیشرفته
X HD / SDS5000X HD	High Resolution	اندازه‌گیری دقیق و مشاهده جزئیات سیگنال



انتخاب اسیلوسکوپ مناسب با نیاز پروژه

از SDS1000X-E برای کاربردهای اقتصادی و عمومی تا SDS2000X Plus، SDS5000X، SDS6000A و SDS7000A برای کاربردهای حرفه‌ای و پیشرفته، و خانواده‌های X HD برای اندازه‌گیری با وضوح بالاتر، SIGLENT مجموعه‌ای متنوع از اسیلوسکوپ‌های دیجیتال را ارائه می‌کند. بهترین اسیلوسکوپ SIGLENT لزوماً گران‌ترین یا قدرتمندترین مدل نیست؛ بلکه دستگاهی است که پهنای باند، نرخ نمونه‌برداری، عمق حافظه، تعداد کانال‌ها، وضوح عمودی و قابلیت‌های تحلیلی آن با نیاز پروژه شما مطابقت داشته باشد.
