اسیلوسکوپ RIGOL

توضیحات

اسیلوسکوپ RIGOL؛ انتخابی حرفه‌ای برای اندازه‌گیری و تحلیل سیگنال

اسیلوسکوپ یکی از اصلی‌ترین تجهیزات مورد استفاده در آزمایشگاه‌های الکترونیک، طراحی و توسعه مدار، تعمیرات تخصصی، سیستم‌های قدرت، مخابرات و مهندسی برق است. انتخاب یک اسیلوسکوپ مناسب می‌تواند تأثیر مستقیمی بر دقت اندازه‌گیری، سرعت عیب‌یابی و کیفیت تحلیل سیگنال داشته باشد. RIGOL یکی از برندهای شناخته‌شده در حوزه تجهیزات اندازه‌گیری الکترونیکی است که طیف گسترده‌ای از اسیلوسکوپ‌های دیجیتال را برای کاربردهای مختلف ارائه کرده است. محصولات این برند از مدل‌های اقتصادی و عمومی تا اسیلوسکوپ‌های حرفه‌ای با پهنای باند بالا و امکانات پیشرفته را شامل می‌شوند.

اسیلوسکوپ‌های دیجیتال RIGOL با توجه به مدل و نسل، امکاناتی مانند نرخ نمونه‌برداری بالا، حافظه عمیق، اندازه‌گیری خودکار، Triggerهای متنوع، تحلیل سیگنال، Decode پروتکل‌های ارتباطی، تحلیل طیف و قابلیت‌های پیشرفته برای بررسی شکل موج را در اختیار کاربر قرار می‌دهند. (Rigol)

در این صفحه می‌توانید مدل‌های مختلف اسیلوسکوپ RIGOL را بررسی کرده و با مقایسه نسل‌های مختلف این برند، مناسب‌ترین دستگاه را برای کاربرد موردنظر خود انتخاب کنید.

چرا اسیلوسکوپ RIGOL؟

یکی از مزیت‌های مهم RIGOL، تنوع بالای خانواده‌های اسیلوسکوپ است. این تنوع باعث می‌شود کاربران با نیازهای متفاوت بتوانند دستگاهی متناسب با بودجه، سطح کاربرد و مشخصات فنی موردنیاز خود انتخاب کنند. در انتخاب اسیلوسکوپ RIGOL باید پارامترهایی مانند پهنای باند، نرخ نمونه‌برداری، تعداد کانال‌ها، عمق حافظه، نرخ به‌روزرسانی شکل موج، وضوح عمودی و قابلیت‌های Trigger و Decode را در نظر گرفت. برخی مدل‌ها برای آموزش، تعمیرات و طراحی مدارهای عمومی مناسب هستند، در حالی که مدل‌های رده‌بالای RIGOL برای تحلیل سیگنال‌های سریع، طراحی سخت‌افزارهای پیشرفته، تست سیستم‌های دیجیتال پرسرعت و کاربردهای تحقیقاتی مورد استفاده قرار می‌گیرند.

نسل‌ها و سری‌های مختلف اسیلوسکوپ RIGOL

RIGOL در طول توسعه محصولات خود خانواده‌های متعددی از اسیلوسکوپ‌های دیجیتال را معرفی کرده است. در مقایسه‌ای که در این صفحه ارائه شده، نسل‌های مختلف از DS1000 تا خانواده‌های پیشرفته‌تر DS7000، DHO و DS80000 بررسی می‌شوند.

نسل اول؛ DS1000

سری DS1000 را می‌توان در میان نسل‌های اولیه اسیلوسکوپ‌های دیجیتال RIGOL قرار داد. این خانواده در دوره‌ای نقش مهمی در ارائه اسیلوسکوپ‌های دیجیتال با امکانات مناسب برای کاربردهای عمومی و آموزشی داشت. آشنایی با سری DS1000 برای کاربرانی که قصد مقایسه نسل‌های قدیمی و جدید RIGOL را دارند اهمیت دارد؛ به‌خصوص زمانی که مشخصات یک دستگاه قدیمی با مدل جدیدتر مقایسه یا دستگاه جایگزین برای یک تجهیز موجود انتخاب می‌شود.

مدل	پهنای باند	تعداد کانال	نرخ نمونه‌برداری	عمق حافظه	ویژگی شاخص
DS1054Z	۵۰ مگاهرتز	۴ کاناله	1GS/s	24M	محبوب‌ترین مدل آموزشی
DS1074Z	۷۰ مگاهرتز	۴ کاناله	1GS/s	24M	۴ کاناله اقتصادی
DS1104Z	۱۰۰ مگاهرتز	۴ کاناله	۱GS/s	۲۴M	۴ کاناله میان‌رده
DS1202Z-E	۲۰۰ مگاهرتز	۲ کاناله	1GS/s	24M	۲ کاناله با پهنای باند بالا
MSO1074Z	۷۰ مگاهرتز	۴+۱۶ منطقی	1GS/s	24M	میکس‌سیگنال
MSO1104Z	۱۰۰ مگاهرتز	۴+۱۶ منطقی	1GS/s	24M	میکس‌سیگنال

نسل DS2000A؛ امکانات بیشتر برای کاربردهای مهندسی

سری DS2000A نسبت به نسل‌های ابتدایی، در رده بالاتری از نظر امکانات اندازه‌گیری و قابلیت‌های تحلیلی قرار می‌گیرد و برای کاربردهای مهندسی و طراحی الکترونیک گزینه‌ای مناسب‌تر محسوب می‌شود. این خانواده می‌تواند در تست و عیب‌یابی مدارهای الکترونیکی، بررسی منابع تغذیه، طراحی سخت‌افزار و تحلیل سیگنال‌های مختلف مورد استفاده قرار گیرد. در هنگام مقایسه مدل‌های این خانواده، پارامترهایی مانند پهنای باند، نرخ نمونه‌برداری، عمق حافظه و امکانات Trigger و Decode اهمیت ویژه‌ای دارند.

مدل	پهنای باند	تعداد کانال	نرخ نمونه‌برداری	عمق حافظه	ویژگی شاخص
DS2102A	۱۰۰ مگاهرتز	۲ کاناله	2GS/s	56M	ورودی سری ۲۰۰۰
DS2202A	۲۰۰ مگاهرتز	۲ کاناله	2GS/s	56M	میان‌رده
DS2302A	۳۰۰ مگاهرتز	۲ کاناله	2GS/s	56M	پرچمدار سری ۲۰۰۰
MSO2102A	۱۰۰ مگاهرتز	۲+۱۶ منطقی	2GS/s	56M	میکس‌سیگنال
MSO2202A-S	۲۰۰ مگاهرتز	۲+۱۶ منطقی	2GS/s	56M	+ مولد سیگنال داخلی
MSO2302A-S	۳۰۰ مگاهرتز	۲+۱۶ منطقی	2GS/s	56M	پرچمدار میکس‌سیگنال

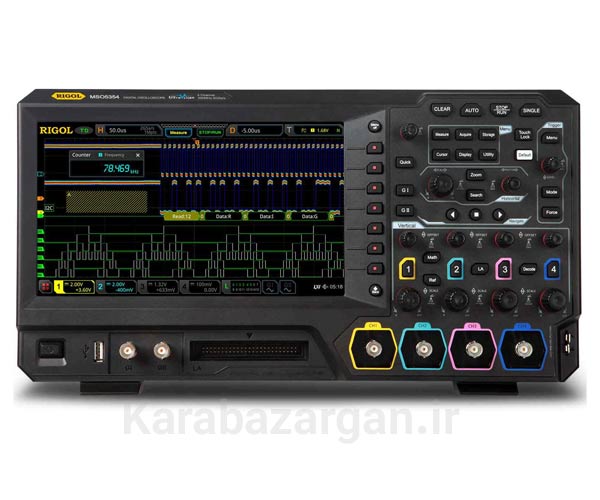

نسل MSO5000؛ ترکیب قابلیت‌های اسیلوسکوپ و تحلیل سیگنال

سری MSO5000 یکی از خانواده‌های شناخته‌شده RIGOL است که برای کاربردهای حرفه‌ای‌تر طراحی شده و در مدل‌های مختلف می‌تواند امکانات گسترده‌ای برای اندازه‌گیری و تحلیل سیگنال ارائه کند. MSO یا Mixed Signal Oscilloscope علاوه بر اندازه‌گیری سیگنال‌های آنالوگ، برای بررسی سیگنال‌های دیجیتال نیز کاربرد دارد. این قابلیت در طراحی و عیب‌یابی سیستم‌های Embedded، میکروکنترلرها، مدارهای دیجیتال و ارتباطات سریالی اهمیت زیادی دارد. در این خانواده، امکاناتی مانند Trigger و Decode پروتکل‌های مختلف می‌تواند روند بررسی مدارهای دیجیتال را ساده‌تر کند.

مدل	پهنای باند	تعداد کانال	نرخ نمونه‌برداری	عمق حافظه	ویژگی شاخص
MSO5072	۷۰ مگاهرتز	۲+۱۶ منطقی	8GS/s	200M	ورودی
MSO5074	۷۰ مگاهرتز	۴+۱۶ منطقی	8GS/s	200M	۴ کاناله
MSO5102	۱۰۰ مگاهرتز	۲+۱۶ منطقی	8GS/s	200M	۲ کاناله
MSO5104	۱۰۰ مگاهرتز	۴+۱۶ منطقی	8GS/s	200M	۴ کاناله
MSO5204	۲۰۰ مگاهرتز	۴+۱۶ منطقی	8GS/s	200M	۴ کاناله
MSO5354	۳۵۰ مگاهرتز	۴+۱۶ منطقی	8GS/s	۲۰۰M	پرچمدار سری ۵۰۰۰

سری MSO5000 دارای صفحه‌نمایش لمسی ۹ اینچی، نرخ بروزرسانی 500,000 wfms/s و قابلیت “۷ ابزار در یک دستگاه” است.

نسل MSO/DS7000؛ عملکرد پیشرفته برای تست‌های پیچیده

خانواده MSO/DS7000 در رده اسیلوسکوپ‌های حرفه‌ای ریگول قرار می‌گیرد و برای کاربردهایی که به سرعت، حافظه و قابلیت‌های تحلیلی بیشتر نیاز دارند، توسعه یافته است. مدل‌های این خانواده برای آزمایش‌های پیشرفته‌تر در طراحی و توسعه سخت‌افزار، تحلیل سیگنال‌های پیچیده و بررسی سیستم‌های دیجیتال و الکترونیکی مناسب هستند. نسل‌های جدیدتر این خانواده مانند DS70000 نیز به قابلیت‌های پیشرفته‌ای دست یافته‌اند؛ برای نمونه، RIGOL برای DS70000 پهنای باند تا 5GHz، نرخ نمونه‌برداری تا 20GSa/s و حافظه تا 2 میلیارد نقطه را اعلام کرده است. (Rigol)

مدل	پهنای باند	تعداد کانال	نرخ نمونه‌برداری	عمق حافظه	ویژگی شاخص
DS7014 / MSO7014	۱۰۰ مگاهرتز	۴ (+۱۶ منطقی)	10GS/s	500M	ورودی
DS7024 / MSO7024	۲۰۰ مگاهرتز	۴ (+۱۶ منطقی)	10GS/s	500M	میان‌رده
DS7034 / MSO7034	۳۵۰ مگاهرتز	۴ (+۱۶ منطقی)	10GS/s	500M	۳۵۰MHz
DS7054 / MSO7054	۵۰۰ مگاهرتز	۴ (+۱۶ منطقی)	10GS/s	500M	پرچمدار سری ۷۰۰۰

سری ۷۰۰۰ بر اساس معماری UltraVision II و تراشه Phoenix طراحی شده و نرخ بروزرسانی 600,000 wfms/s را ارائه می‌دهد و همچنین سری DS70000 دارای رزولوشن ۱۶ بیت، نرخ بروزرسانی 1,000,000 wfms/s و دو صفحه‌نمایش لمسی است.

نسل جدید HD؛ خانواده DHO

یکی از مهم‌ترین مسیرهای توسعه جدید RIGOL، خانواده DHO است. این خانواده با تمرکز بر وضوح عمودی بالا و قابلیت‌های پیشرفته اندازه‌گیری شکل گرفته و مدل‌های مختلفی را در محدوده‌های کاربردی متفاوت شامل می‌شود. برای مثال، سری DHO800 از وضوح عمودی 12 بیت استفاده می‌کند که امکان مشاهده جزئیات بیشتری از سیگنال‌های کوچک را فراهم می‌کند. این سری همچنین قابلیت‌هایی مانند Trigger و Decode برخی پروتکل‌های ارتباطی را ارائه می‌دهد. خانواده DHO تنها به یک مدل محدود نمی‌شود و RIGOL در حال حاضر سری‌هایی مانند DHO800، DHO900، DHO1000 و DHO4000 را در سبد اسیلوسکوپ‌های خود ارائه می‌کند. (Rigol)

بنابراین اگر هدف شما خرید یک اسیلوسکوپ HD و با وضوح بالا از RIGOL است، بررسی مدل‌های DHO می‌تواند نقطه شروع مناسبی باشد.

مدل	پهنای باند	تعداد کانال	نرخ نمونه‌برداری	عمق حافظه	ویژگی شاخص
DHO802	۷۰ مگاهرتز	۲ کاناله	1.25GS/s	25M	۱۲ بیت، USB-C
DHO804	۷۰ مگاهرتز	۴ کاناله	1.25GS/s	25M	۴ کاناله
DHO812	۱۰۰ مگاهرتز	۲ کاناله	1.25GS/s	25M	۱۰۰MHz
DHO814	۱۰۰ مگاهرتز	۴ کاناله	1.25GS/s	25M	۴ کاناله
DHO924	۲۵۰ مگاهرتز	۴+۱۶ منطقی	1.25GS/s	50M	میکس‌سیگنال HD

سری DHO800 با USB-C تغذیه می‌شود و وزن بسیار کمی دارد .

مدل	پهنای باند	تعداد کانال	نرخ نمونه‌برداری	عمق حافظه	ویژگی شاخص
DHO1074	۷۰ مگاهرتز	۴ کاناله	2GS/s	100M	۱۲ بیت
DHO1104	۱۰۰ مگاهرتز	۴ کاناله	2GS/s	100M	۱۲ بیت
DHO1204	۲۰۰ مگاهرتز	۴ کاناله	2GS/s	100M	۱۲ بیت
DHO4204	۲۰۰ مگاهرتز	۴ کاناله	4GS/s	500M	۱۲ بیت
DHO4404	۴۰۰ مگاهرتز	۴ کاناله	4GS/s	500M	۱۲ بیت
DHO4804	۸۰۰ مگاهرتز	۴ کاناله	4GS/s	500M	پرچمدار DHO4000
DHO5054	۵۰۰ مگاهرتز	۴ کاناله	4GS/s	500M	۱۲ بیت
DHO5058	۵۰۰ مگاهرتز	۸ کاناله	4GS/s	500M	۸ کاناله HD
DHO5104	۱ گیگاهرتز	۴ کاناله	4GS/s	500M	1GHz HD

نسل پرچمدار؛ DS80000

در بالاترین رده محصولات اسیلوسکوپ ریگول، خانواده DS80000 قرار دارد. این سری برای کاربردهای پیشرفته و اندازه‌گیری سیگنال‌های پرسرعت طراحی شده و RIGOL آن را نسل هشتم اسیلوسکوپ‌های دیجیتال خود معرفی می‌کند. DS80000 در مدل‌های مختلف عرضه می‌شود و در بالاترین پیکربندی، به پهنای باند 13GHz و نرخ نمونه‌برداری Real-Time تا 40GSa/s می‌رسد. حداکثر عمق حافظه این خانواده نیز تا 4Gpts اعلام شده است.

چنین مشخصاتی DS80000 را برای کاربردهایی مانند تست تجهیزات پرسرعت، تحلیل و عیب‌یابی باس‌های High-Speed، بررسی DDR و ارزیابی عملکرد سیستم‌های الکترونیکی پیشرفته مناسب می‌کند. (Rigol)

مدل	پهنای باند	تعداد کانال	نرخ نمونه‌برداری	عمق حافظه	ویژگی شاخص
MSO8064	۶۰۰ مگاهرتز	۴+۱۶ منطقی	10GS/s	500M	ورودی
MSO8104	۱ گیگاهرتز	۴+۱۶ منطقی	10GS/s	500M	۱GHz
MSO8204	۲ گیگاهرتز	۴+۱۶ منطقی	10GS/s	500M	پرچمدار سری ۸۰۰۰

سری MSO8000 جدیدترین نسخه MSO8104A و MSO8204A با پهنای باند 750MHz تا 2GHz عرضه شده‌اند.

مقایسه نسل‌های اسیلوسکوپ دیجیتال RIGOL

برای انتخاب صحیح، مقایسه نسل‌های مختلف RIGOL می‌تواند دید مناسبی از جایگاه هر خانواده در اختیار کاربر قرار دهد:

ویژگی	نسل اول (DS1000)	نسل DS2000A	نسل MSO5000	نسل MSO/DS7000	نسل جدید HD (DHO)	نسل پرچمدار (DS80000)
سال معرفی	۲۰۰۲–۲۰۰۷	~۲۰۱۲	~۲۰۱۹	~۲۰۲۰	۲۰۲۲–۲۰۲۴	اخیر
پهنای باند	تا ۲۰۰ مگاهرتز	تا ۳۰۰ مگاهرتز	تا ۳۵۰ مگاهرتز	تا ۵۰۰ مگاهرتز	تا ۱ گیگاهرتز	تا ۱۳ گیگاهرتز
تعداد کانال	۲ یا ۴ کانال	۲ کانال (+ منطقی)	۲ یا ۴ کانال (+ ۱۶ منطقی)	۴ کانال (+ ۱۶ منطقی)	۲ تا ۸ کانال (+ منطقی)	۴ کانال
رزولوشن عمودی	۸ بیت	۸ بیت	۸ بیت	۸ بیت	۱۲ بیت استاندارد	۸–۱۶ بیت قابل‌تنظیم
نرخ نمونه‌برداری	تا 1GS/s	تا 2GS/s	تا 8GS/s	تا 10GS/s	تا 4GS/s	تا 40GS/s
عمق حافظه	تا 24M	تا 56M	تا 200M	تا 500M	تا 500M	تا 4G پوینت
نرخ بروزرسانی موج	تا ۳۰,۰۰۰	تا ۵۲,۰۰۰	تا ۵۰۰,۰۰۰	تا ۶۰۰,۰۰۰	تا ۱,۵۰۰,۰۰۰	تا ۲۵۰,۰۰۰
وضعیت فعلی	منسوخ / فعال (Z)	فعال	فعال	فعال	جدیدترین نسل	پرچمدار

این جدول یک مقایسه کلی است و برای انتخاب نهایی باید مشخصات دقیق هر مدل، از جمله Bandwidth، Sample Rate، Memory Depth، Vertical Resolution، تعداد کانال‌ها و قابلیت‌های تحلیل بررسی شود.

هنگام خرید اسیلوسکوپ ریگول به چه نکاتی توجه کنیم؟

انتخاب اسیلوسکوپ صرفاً بر اساس بیشترین پهنای باند یا جدیدترین مدل کار درستی نیست. ابتدا باید نوع سیگنال و کاربرد موردنظر مشخص شود و سپس دستگاه مناسب انتخاب گردد.

مهم‌ترین مشخصاتی که هنگام خرید اسیلوسکوپ RIGOL باید بررسی شوند عبارت‌اند از:

• پهنای باند (Bandwidth): محدوده فرکانسی قابل اندازه‌گیری توسط اسیلوسکوپ.
• نرخ نمونه‌برداری (Sample Rate): توانایی دستگاه در ثبت تغییرات سریع سیگنال.
• تعداد کانال‌ها: تعداد سیگنال‌هایی که می‌توان به‌صورت هم‌زمان بررسی کرد.
• عمق حافظه (Memory Depth): اهمیت ویژه در ثبت طولانی‌مدت و تحلیل جزئیات شکل موج.
• وضوح عمودی (Vertical Resolution): در مشاهده تغییرات کوچک و جزئیات سیگنال مؤثر است.
• Waveform Capture Rate: نرخ ثبت و نمایش شکل موج و اهمیت آن در شناسایی رخدادهای نادر.
• Trigger: برای ثبت و تحلیل رویدادهای خاص در سیگنال.
• Serial Decode: برای تحلیل ارتباطات و پروتکل‌های دیجیتال.
• تحلیل طیف و Eye Diagram: در مدل‌های پیشرفته‌تر برای تحلیل کاربردهای خاص.
• نوع کاربرد: طراحی الکترونیک، تعمیرات، آموزش، سیستم‌های Embedded، الکترونیک قدرت، مخابرات یا تست تجهیزات High-Speed.

اسیلوسکوپ RIGOL مناسب چه کسانی است؟

تنوع محصولات RIGOL باعث شده است که این برند بتواند نیاز گروه‌های مختلفی از کاربران را پوشش دهد. از دانشجویان و مراکز آموزشی گرفته تا مهندسان طراحی سخت‌افزار، تکنسین‌های تعمیرات، آزمایشگاه‌های تحقیق و توسعه و تیم‌های تست و اندازه‌گیری می‌توانند از خانواده‌های مختلف اسیلوسکوپ RIGOL استفاده کنند. برای کاربردهای عمومی، مدل‌های اقتصادی‌تر می‌توانند پاسخگوی نیاز کاربر باشند؛ در مقابل، برای تحلیل سیستم‌های دیجیتال پیچیده، سیگنال‌های پرسرعت و پروژه‌های تخصصی باید به سراغ خانواده‌های پیشرفته‌تر مانند DHO، DS70000 یا DS80000 رفت.

راهنمای انتخاب مدل مناسب:

نیاز کاربری	سری پیشنهادی
آموزش، تعمیرات پایه، کاربری عمومی	DS1000Z یا DHO800
R&D عمومی، دیباگ مدارات	MSO5000 یا MSO7000
الکترونیک قدرت، سیگنال‌های کوچک	سری DHO (۱۲ بیت)
سیستم‌های چندکاناله	MSO7000 یا DHO5000 (۸ کاناله)
سیگنال‌های پرسرعت (تا 13GHz)	MSO8000 یا DS80000

خرید و تأمین اسیلوسکوپ RIGOL

اگر به دنبال خرید اسیلوسکوپ RIGOL هستید، پیش از انتخاب مدل بهتر است مشخصات فنی موردنیاز پروژه خود را مشخص کنید. تفاوت میان خانواده‌های مختلف این برند باعث می‌شود انتخاب دستگاه بر اساس کاربرد واقعی، اهمیت بیشتری از انتخاب صرفاً جدیدترین یا گران‌ترین مدل داشته باشد. کارا بازرگان امکان تأمین و سفارش انواع اسیلوسکوپ‌های دیجیتال RIGOL و تجهیزات اندازه‌گیری را فراهم می‌کند. برای دریافت اطلاعات فنی، استعلام قیمت و بررسی امکان تأمین مدل موردنظر، می‌توانید شماره مدل یا مشخصات اسیلوسکوپ موردنیاز خود را ارسال کنید.

انتخاب اسیلوسکوپ دیجیتال مناسب با نیاز پروژه

از DS1000 و DS2000A گرفته تا MSO5000، MSO/DS7000، خانواده DHO و پرچمدار DS80000، هر نسل از اسیلوسکوپ‌های RIGOL برای سطح متفاوتی از نیازهای اندازه‌گیری طراحی شده است. به همین دلیل، بهترین اسیلوسکوپ (Rigol) لزوماً قدرتمندترین مدل نیست؛ بلکه مدلی است که پهنای باند، نرخ نمونه‌برداری، حافظه، تعداد کانال و امکانات تحلیلی آن با نوع سیگنال و نیاز پروژه شما مطابقت داشته باشد.
