توضیحات

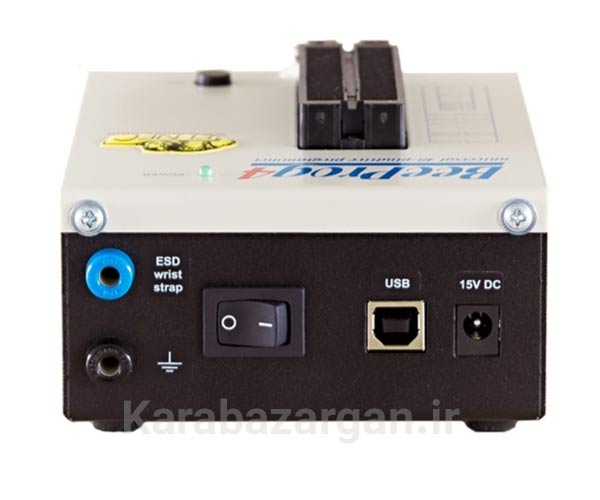

پروگرامر BeeProg4C
پروگرامر BeeProg4C یک پروگرامر یونیورسال حرفه‌ای برای برنامه‌ریزی، خواندن، پاک‌کردن، Verify و تست انواع مختلف قطعات قابل برنامه‌ریزی است. این دستگاه برای مهندسان الکترونیک، واحدهای تحقیق و توسعه، تعمیرکاران تخصصی، آزمایشگاه‌ها، تولیدکنندگان تجهیزات الکترونیکی و مجموعه‌های تولیدی طراحی شده است.
BeeProg4C از معماری سخت‌افزاری قدرتمند مبتنی بر FPGA و 48 پین‌درایور یونیورسال استفاده می‌کند و به یک سوکت 48-Pin DIL ZIF مجهز شده است. این ساختار امکان کار با طیف وسیعی از قطعات و فناوری‌های سیلیکونی را بدون نیاز به ماژول اختصاصی برای هر خانواده فراهم می‌کند. در نسخه نرم‌افزاری فعلی اعلام‌شده توسط Elnec، BeeProg4C از 140,491 قطعه از 476 سازنده پشتیبانی می‌کند؛ بنابراین می‌توان آن را یکی از گزینه‌های حرفه‌ای برای برنامه‌ریزی طیف گسترده‌ای از قطعات الکترونیکی دانست.
پروگرامر BeeProg4C چیست؟
در بسیاری از پروژه‌های الکترونیکی، برای برنامه‌ریزی قطعات مختلف به ابزارهای متفاوتی نیاز است؛ برای مثال یک پروگرامر برای میکروکنترلر، ابزار دیگری برای Flash و تجهیزی دیگر برای حافظه‌های NAND یا EEPROM. BeeProg4C با رویکرد Universal Programmer طراحی شده است تا بتواند طیف گسترده‌ای از قطعات را از طریق یک دستگاه واحد برنامه‌ریزی کند. این دستگاه از فناوری‌ها و خانواده‌های مختلف حافظه، میکروکنترلر، PLD، FPGA و سایر قطعات قابل برنامه‌ریزی پشتیبانی می‌کند.
سرعت بالای برنامه‌ریزی
یکی از ویژگی‌های مهم BeeProg4C، سرعت بالای برنامه‌ریزی آن است. Elnec برای قطعات سازگار، سرعت برنامه‌ریزی تا 5MB/s را اعلام کرده است. این سرعت حاصل استفاده از سخت‌افزار مبتنی بر FPGA و اجرای بخش‌های زمان‌حساس فرآیند برنامه‌ریزی در داخل خود پروگرامر است. این معماری باعث می‌شود در بسیاری از کاربردهای تولیدی دستی، زمان انتظار اپراتور برای پایان عملیات برنامه‌ریزی کاهش پیدا کند.
البته سرعت واقعی به نوع قطعه، ظرفیت حافظه، الگوریتم برنامه‌ریزی و عملیات موردنظر مانند Program و Verify وابسته است.
سوکت ZIF با 48 پین یونیورسال
BeeProg4C به یک سوکت 48 پین DIL ZIF مجهز است که قطعات 300 و 600 mil تا حداکثر 48 پین را مستقیماً می‌پذیرد. ZIF یا Zero Insertion Force به این معنی است که قرار دادن قطعه در سوکت بدون اعمال نیروی مستقیم زیاد روی پایه‌ها انجام می‌شود. این ساختار برای استفاده مکرر در آزمایشگاه، تعمیرات و فرآیندهای تولیدی اهمیت دارد. این پروگرامر دارای 48 پین‌درایور یونیورسال است و امکان اعمال VCCP، VPP1 و VPP2 به هر پین را فراهم می‌کند. همچنین برای هر پین امکان اندازه‌گیری مستقل ولتاژ آنالوگ در نظر گرفته شده است.
پشتیبانی از حافظه‌های مختلف
یکی از نقاط قوت BeeProg4C، گستردگی پشتیبانی از انواع حافظه‌ها است.
این پروگرامر با خانواده‌های مختلفی از:
- NAND Flash
- Serial NAND Flash
- Serial NOR Flash
- Parallel NOR Flash
- EEPROM
- EPROM
- eMMC
- eMCP
- eSD
- FRAM
- MRAM
- NV RAM
- Memory Card
کار می‌کند.
در بخش Serial NOR Flash نیز فناوری‌های مختلفی مانند SPI، Dual I/O، Quad I/O و Octa I/O در فهرست قطعات پشتیبانی‌شده Elnec قرار دارند.
پروگرامر NAND Flash و eMMC
برای تعمیر، توسعه و تولید تجهیزات الکترونیکی، کار با حافظه‌های NAND و eMMC اهمیت زیادی دارد. BeeProg4C از طیف گسترده‌ای از حافظه‌های NAND و eMMC پشتیبانی می‌کند.
Elnec در فهرست رسمی خود خانواده‌هایی از سازندگان مختلف NAND و eMMC مانند Micron، Samsung، KIOXIA، SK hynix، GigaDevice، Winbond، Macronix و دیگر تولیدکنندگان را معرفی کرده است.
این قابلیت باعث می‌شود BeeProg4C برای پروژه‌هایی که نیاز به برنامه‌ریزی حافظه‌های مورد استفاده در سیستم‌های Embedded دارند، کاربردی باشد.
برنامه‌ریزی میکروکنترلرها
BeeProg4C تنها یک پروگرامر حافظه نیست و از طیف گسترده‌ای از میکروکنترلرها نیز پشتیبانی می‌کند.
در فهرست رسمی Elnec، خانواده‌هایی از میکروکنترلرهای:
- Microchip PIC
- AVR
- Atmel ARM
- NXP
- ST و خانواده‌های مرتبط
- GigaDevice
- Nuvoton
- Infineon
- Nordic
- Renesas
- و بسیاری از سازندگان دیگر
قرار دارند.
بنابراین می‌توان از BeeProg4C در فرآیند توسعه Firmware، تعمیر بردهای الکترونیکی و برنامه‌ریزی قطعات در محیط تولید استفاده کرد.
پشتیبانی از FPGA و PLD
یکی دیگر از کاربردهای مهم BeeProg4C، برنامه‌ریزی برخی خانواده‌های FPGA، CPLD و PLD است. فهرست رسمی Elnec شامل خانواده‌هایی از FPGA و PLD تولیدکنندگان مختلف از جمله Xilinx، Lattice، Intel/Altera، Microsemi/Actel، Gowin، Anlogic و Pango است. این قابلیت برای آزمایشگاه‌ها و مراکز طراحی سخت‌افزار که با چندین خانواده مختلف از قطعات قابل برنامه‌ریزی کار می‌کنند، اهمیت ویژه‌ای دارد.
قابلیت برنامه‌ریزی درون‌مداری ISP
BeeProg4C به یک کانکتور 20-Pin ISP مجهز است که امکان برنامه‌ریزی قطعات سازگار را بدون خارج کردن آن‌ها از مدار فراهم می‌کند. رابط ISP دارای شش TTL pindriver است و سطح High آن از 1.8V تا 5V قابل انتخاب است. همچنین امکان کنترل VCCP و VPP و تأمین ولتاژ موردنیاز سیستم هدف در محدوده‌های مشخص‌شده توسط سازنده وجود دارد. بنابراین در پروژه‌هایی که دسترسی به آی‌سی روی برد وجود دارد، می‌توان از قابلیت ISP برای برنامه‌ریزی مستقیم مدار استفاده کرد.
تست قطعات و بررسی اتصال
BeeProg4C علاوه بر پروگرامر، قابلیت‌های تست نیز در اختیار کاربر قرار می‌دهد. دستگاه قبل از هر عملیات برنامه‌ریزی، مسیر سیگنال بین پروگرامر و قطعه را بررسی می‌کند و می‌تواند مشکلاتی مانند تماس نامناسب، قرارگیری اشتباه قطعه، چرخش یا جابه‌جایی قطعه در سوکت را تشخیص دهد. وجود قابلیت‌هایی مانند Insertion Test، Contact Check، Signature Check و Overcurrent Protection به کاهش احتمال آسیب به قطعه یا پروگرامر در اثر خطای اپراتور کمک می‌کند.
همچنین دستگاه قابلیت Self-Test دارد تا وضعیت عملکرد پروگرامر بررسی شود.
قابلیت تست TTL و CMOS
Elnec اعلام کرده است که BeeProg4C علاوه بر برنامه‌ریزی قطعات، قابلیت تست ICهای منطقی TTL/CMOS و حافظه‌ها را نیز دارد. همچنین امکان ایجاد Test Patternهای قابل تعریف توسط کاربر در دستگاه وجود دارد؛ قابلیتی که می‌تواند برای بررسی رفتار برخی قطعات و فرآیندهای تست آزمایشگاهی مفید باشد.
حفاظت ESD و اضافه‌جریان
در تجهیزات برنامه‌ریزی IC، حفاظت سخت‌افزار اهمیت زیادی دارد؛ زیرا قطعات نیمه‌هادی ممکن است در برابر تخلیه الکترواستاتیک و خطاهای تغذیه حساس باشند. BeeProg4C دارای حفاظت ESD در ورودی‌های مختلف است و Elnec حفاظت تا 15kV را برای ورودی‌های دستگاه از جمله سوکت ZIF، اتصال USB و ورودی تغذیه اعلام کرده است.
همچنین برای پین‌های سوکت ZIF، حفاظت ESD مطابق IEC1000-4-2 تا 15kV در حالت Air و 8kV در حالت Contact اعلام شده است. محدودکننده جریان، قطع در شرایط Overcurrent و Power Failure Shutdown نیز در طراحی دستگاه وجود دارد.
پشتیبانی از پکیج‌های مختلف IC
برای بسیاری از آی‌سی‌های SMD، اتصال مستقیم قطعه به سوکت DIL امکان‌پذیر نیست. Elnec برای BeeProg4C مجموعه گسترده‌ای از Programming Adapter / Socket Converter ارائه می‌کند. این آداپتورها برای پکیج‌هایی مانند:
PLCC، JLCC، SOIC، SDIP، SOP، PSOP، SSOP، TSOP، TSOPII، TSSOP، QFP، PQFP، TQFP، VQFP، QFN، SON، BGA، EBGA، FBGA، VFBGA، UBGA، FTBGA، CSP، LQFP، MQFP، HVQFN و QIP قابل استفاده هستند. به این ترتیب BeeProg4C می‌تواند با استفاده از آداپتور مناسب، برای برنامه‌ریزی بسیاری از آی‌سی‌های SMD نیز مورد استفاده قرار گیرد.
نرم‌افزار پروگرامر BeeProg4C
BeeProg4C توسط نرم‌افزار PG4UW کنترل می‌شود. این نرم‌افزار برای انتخاب قطعه، خواندن، پاک‌کردن، برنامه‌ریزی و Verify طراحی شده و امکانات دیگری مانند Blank Check، Checksum، Configuration و Security Bit Programming را نیز ارائه می‌کند. انتخاب قطعه می‌تواند بر اساس نوع Device، نام سازنده یا بخشی از شماره قطعه انجام شود. نرم‌افزار همچنین اطلاعات مربوط به قطعه، پکیج و نحوه پیاده‌سازی ISP را در اختیار کاربر قرار می‌دهد.
پشتیبانی از فرمت‌های مختلف فایل
BeeProg4C از طیف گسترده‌ای از فرمت‌های فایل برنامه‌ریزی پشتیبانی می‌کند. از جمله:
- Binary
- Intel HEX
- Motorola S-Record
- JEDEC
- POF
- JAM
- JBC
- STAPL
- VME
- SVF
- STP
تشخیص خودکار نوع فایل نیز توسط نرم‌افزار انجام می‌شود.
مناسب برای تولید و برنامه‌ریزی سریالی
BeeProg4C تنها برای استفاده آزمایشگاهی طراحی نشده است. امکانات نرم‌افزاری مانند Production Mode، Multi-Project، Serialization و Statistics آن را برای فرآیندهای تولید و برنامه‌ریزی تعداد بیشتری از قطعات نیز مناسب می‌کند. در Production Mode می‌توان فرآیند برنامه‌ریزی را به‌گونه‌ای تنظیم کرد که پس از قرار دادن قطعه در سوکت، عملیات موردنظر به‌صورت خودکار آغاز شود. قابلیت Serialization نیز برای اختصاص شماره سریال متفاوت به هر قطعه قابل استفاده است.
امکان اتصال چند پروگرامر به یک کامپیوتر
در پروژه‌های تولیدی که نیاز به افزایش ظرفیت برنامه‌ریزی وجود دارد، امکان اتصال چند پروگرامر Elnec به یک کامپیوتر فراهم شده است. Elnec قابلیت Multiprogramming را برای BeeProg4C معرفی کرده است؛ بنابراین می‌توان با استفاده از چند پروگرامر و نرم‌افزار مربوطه، ظرفیت برنامه‌ریزی را افزایش داد.
رابط USB 2.0
اتصال BeeProg4C به کامپیوتر از طریق USB 2.0 High-Speed انجام می‌شود و نرخ انتقال رابط تا 480Mbit/s اعلام شده است. دستگاه با سیستم‌عامل‌های Windows 10 و Windows 11 در نسخه‌های 32 و 64 بیتی روی کامپیوترهای سازگار با x86/x64 کار می‌کند.
مشخصات فنی Elnec BeeProg4C
| مشخصه | مقدار |
| برند | Elnec |
| مدل | BeeProg4C |
| نوع | Universal Programmer |
| شماره سفارش | 60-0065 |
| تعداد پین سوکت اصلی | 48 Pin |
| نوع سوکت | DIL48 ZIF |
| نوع رابط کامپیوتر | USB 2.0 High-Speed |
| حداکثر سرعت رابط USB | 480 Mbit/s |
| رابط برنامه‌ریزی | 20-Pin ISP |
| تعداد Universal Pindriver | 48 |
| محدوده خروجی Analog Pindriver | 1.2 تا 26V |
| محدوده VCCP | 0 تا 7V / 1A |
| محدوده VPP1/VPP2 | 0 تا 26V / 1A |
| سرعت برنامه‌ریزی اعلام‌شده | تا 5MB/s برای قطعات سازگار |
| سیستم‌عامل | Windows 10 / Windows 11 |
| نسخه سیستم‌عامل | 32-bit / 64-bit |
| نرم‌افزار | PG4UW |
| قابلیت ISP | دارد |
| تست TTL/CMOS | دارد |
| Self-Test | دارد |
| حفاظت ESD | دارد |
| ولتاژ کاری دستگاه | 15 تا 20V DC |
| حداکثر جریان | 1.6A |
| توان مصرفی فعال | حداکثر 24W |
| توان مصرفی Sleep | حدود 3W |
| ابعاد | 146 × 100 × 64 میلی‌متر |
| وزن | 0.6 کیلوگرم |
| دمای کاری | 5 تا 40°C |
| رطوبت کاری | 20 تا 80% بدون میعان |
| ساخت | اسلواکی |
مشخصات فوق از صفحه رسمی Elnec استخراج شده‌اند.
تفاوت BeeProg4C و BeeProg4
BeeProg4C نسخه اقتصادی‌تر BeeProg4 است. طبق اعلام Elnec، سخت‌افزار این دو دستگاه یکسان است و تفاوت اصلی در سطح پشتیبانی نرم‌افزاری از برخی قطعات قدیمی و خاص است. BeeProg4C برخی قطعات بسیار قدیمی مانند Bipolar PROM/PLD، برخی EPROMهای با ولتاژ برنامه‌ریزی 21V و بالاتر، EPROMهای 2708 و برخی میکروکنترلرهای قدیمی MCS48 و 8751/8752 را پشتیبانی نمی‌کند.
بنابراین برای پروژه‌های مدرن و طیف گسترده‌ای از قطعات امروزی، BeeProg4C می‌تواند انتخاب اقتصادی‌تری باشد؛ اما اگر پروژه شما با قطعات بسیار قدیمی و خاص سروکار دارد، بهتر است پیش از خرید، مدل دقیق قطعه در فهرست پشتیبانی Elnec بررسی شود.
کاربردهای پروگرامر BeeProg4C
به دلیل گستردگی قطعات قابل پشتیبانی، BeeProg4C می‌تواند در حوزه‌های مختلف مورد استفاده قرار گیرد:
- برنامه‌ریزی و تست IC
- تعمیر بردهای الکترونیکی
- برنامه‌ریزی حافظه Flash
- برنامه‌ریزی EEPROM و EPROM
- برنامه‌ریزی NAND و NOR Flash
- برنامه‌ریزی eMMC
- برنامه‌ریزی میکروکنترلرها
- برنامه‌ریزی برخی FPGA و PLD
- توسعه سخت‌افزار Embedded
- مهندسی معکوس و تعمیرات تخصصی
- آزمایشگاه‌های الکترونیک
- واحدهای تحقیق و توسعه
- تولید و برنامه‌ریزی سریالی بردهای الکترونیکی
- تست قطعات TTL و CMOS
چه کسانی به BeeProg4C نیاز دارند؟
این پروگرامر بیشتر برای کاربرانی مناسب است که به جای یک پروگرامر اختصاصی برای یک خانواده خاص، به یک پلتفرم برنامه‌ریزی چندمنظوره و حرفه‌ای نیاز دارند. مجموعه‌های تحقیق و توسعه، تعمیرکاران تخصصی، تولیدکنندگان تجهیزات الکترونیکی، شرکت‌های طراحی سخت‌افزار، آزمایشگاه‌های الکترونیک و مراکز تولیدی می‌توانند از قابلیت‌های گسترده BeeProg4C استفاده کنند.
لوازم و متعلقات BeeProg4C
بسته اصلی BeeProg4C طبق اطلاعات سازنده شامل موارد زیر است:
- دستگاه BeeProg4C
- منبع تغذیه خارجی
- کابل برق
- کابل USB
- کابل ISP
- Diagnostic Pod برای Self-Test پروگرامر
- Diagnostic Pod برای تست کانکتور ISP
- پوشش ضد گردوغبار سوکت DIL48 ZIF
- راهنمای سریع
- گزارش کالیبراسیون
- جعبه حمل
همچنین آداپتورهای برنامه‌ریزی برای پکیج‌های مختلف به‌عنوان تجهیزات جانبی قابل تهیه هستند.
پشتیبانی نرم‌افزاری و به‌روزرسانی
یکی از مزیت‌های مهم محصولات Elnec، به‌روزرسانی مداوم نرم‌افزار و الگوریتم‌های برنامه‌ریزی است. Elnec اعلام کرده است که به‌روزرسانی‌های نرم‌افزاری به‌صورت منظم منتشر می‌شوند و نسخه‌های OnDemand نیز برای درخواست پشتیبانی از قطعات جدید یا رفع برخی مشکلات در دسترس هستند. همچنین قیمت پروگرامر شامل به‌روزرسانی نرم‌افزار مادام‌العمر از طریق اینترنت و پشتیبانی فنی است.
خرید پروگرامر Elnec BeeProg4C
اگر به یک پروگرامر یونیورسال حرفه‌ای برای آی‌سی، حافظه، میکروکنترلر، Flash، NAND، NOR، EEPROM، eMMC و برخی خانواده‌های FPGA و PLD نیاز دارید، Elnec BeeProg4C یکی از گزینه‌های قدرتمند در این رده است. کارا بازرگان امکان تأمین پروگرامر Elnec BeeProg4C و تجهیزات جانبی موردنیاز مانند Programming Adapterها را فراهم می‌کند. برای استعلام قیمت و موجودی، مشخصات قطعه موردنظر خود را ارسال کنید تا سازگاری آن با پروگرامر بررسی و محصول در کمترین زمان ممکن و بهترین قیمت تأمین شود.
سوالات متداول
آیا BeeProg4C یک پروگرامر یونیورسال است؟
بله. BeeProg4C برای پشتیبانی از طیف گسترده‌ای از قطعات و فناوری‌های قابل برنامه‌ریزی طراحی شده و در حال حاضر Elnec پشتیبانی از بیش از 140 هزار قطعه را اعلام کرده است.
BeeProg4C چند پین دارد؟
سوکت اصلی دستگاه یک سوکت 48 پین DIL ZIF است و دستگاه دارای 48 Universal Pindriver است.
آیا BeeProg4C از ISP پشتیبانی می‌کند؟
بله. دستگاه دارای کانکتور 20 پین ISP برای برنامه‌ریزی قطعات سازگار درون مدار است.
آیا BeeProg4C برای برنامه‌ریزی NAND Flash مناسب است؟
بله. Elnec خانواده‌های متعددی از Parallel NAND و Serial NAND Flash را در فهرست قطعات پشتیبانی‌شده این پروگرامر قرار داده است.
آیا BeeProg4C از eMMC پشتیبانی می‌کند؟
بله. خانواده‌هایی از eMMC و eMCP در فهرست رسمی دستگاه قرار دارند؛ برای اطمینان باید شماره دقیق قطعه بررسی شود.
آیا می‌توان با BeeProg4C میکروکنترلر برنامه‌ریزی کرد؟
بله. این پروگرامر از خانواده‌های متعددی از میکروکنترلرها از سازندگان مختلف پشتیبانی می‌کند.
آیا BeeProg4C برای FPGA و CPLD قابل استفاده است؟
بله، از برخی خانواده‌های FPGA، CPLD و PLD پشتیبانی می‌کند؛ با این حال سازگاری باید برای مدل دقیق قطعه در فهرست رسمی Elnec بررسی شود.
آیا برای آی‌سی‌های SMD به آداپتور نیاز است؟
برای بسیاری از پکیج‌های SMD مانند QFP، QFN، SOIC و BGA باید از Programming Adapter مناسب استفاده شود. Elnec برای پکیج‌های متنوع آداپتور ارائه می‌کند.
نرم‌افزار BeeProg4C چیست؟
نرم‌افزار کنترل این پروگرامر PG4UW است که امکاناتی مانند Read، Program، Verify، Erase، Blank Check، Checksum، Serialization و Production Mode را ارائه می‌کند.
BeeProg4C با چه سیستم‌عاملی کار می‌کند؟
نسخه فعلی محصول با Windows 10 و Windows 11 در نسخه‌های 32 و 64 بیتی روی سیستم‌های x86/x64 سازگار است.
تفاوت BeeProg4C با BeeProg4 چیست؟
طبق اعلام Elnec، سخت‌افزار این دو دستگاه یکسان است و تفاوت اصلی در پشتیبانی نرم‌افزاری از برخی قطعات بسیار قدیمی و خاص است. BeeProg4C نسخه اقتصادی‌تر محسوب می‌شود.
