به علت نوسانات قیمت ارز، جهت دریافت قیمت دقیق از طریق گفتگوی آنلاین، واتساپ، تلگرام یا ایمیل قیمت به روز را دریافت کنید.
برد Z-turn دارای دو مدل 7010 و 7020 است. لطفا مدل مورد نظر خود را انتخاب کنید.

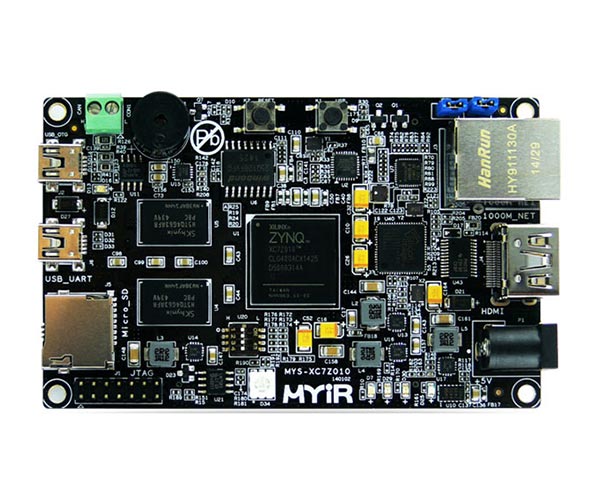

بورد Z-turn
محدوده قیمت: 7,650,000 تومان تا 10,300,000 تومان
1 عدد در انبار
توضیحات
معرفی برد Z-turn
برد Z-turn یک کامپیوتر تک بردی (Single Board Computer) است که با توجه به قیمت بسیار مناسب است. این بورد دارای قابلیت ها و کارایی بسیار بالایی است که توسط شرکت MYIR روانه بازار شده است. تراشه این برد مبتنی بر تراشههای زینک 7000 (Xilinx Zynq-7000) شرکت زایلینکس است و شامل یک پردازنده دو هستهای کرتکس A9 و یک تراشه FPGA سری 7 زایلینکس هستند. برد Z-turn دارای یک حافظه رم با حجم 1 گیگابایت و حافظه فلش 16 مگابایتی است.
بردهای Z-turn دارای مدلهای مختلفی است که شامل مدل 7010 و مدل 7020 است:
- نام تجاری MYS-7Z010: در آن از تراشه Xilinx XC7Z010-1CLG400C استفاده شده است.
- نام تجاری MYS-7Z020: در آن از تراشه Xilinx XC7Z020-1CLG400C استفاده شده است.
سری بردهای Z-turn ابزارهای جانبی متنوعی دارد که کار را برای کاربران راحت و جذاب میکند از جمله این ویژگیها عبارتند از:
- اترنت 1 گیگابایتی
- درگاه USB با قابلیت OTG، HDMI، اسلات TF، JTAG
- سنسور دما و شتاب (سه محوره)
- قابلیت اجرای سیستم عامل لینوکس از طریق کارت TF
شرکت MYIR سورس کامل Linux 3.15.0 به همراه کرنل و درایورهای مربوطه را در اختیار کاربران خود قرار داده است.

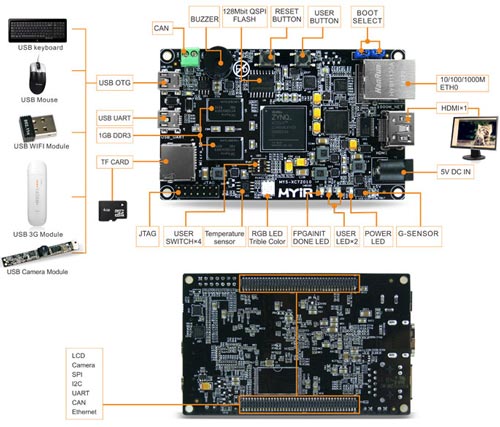

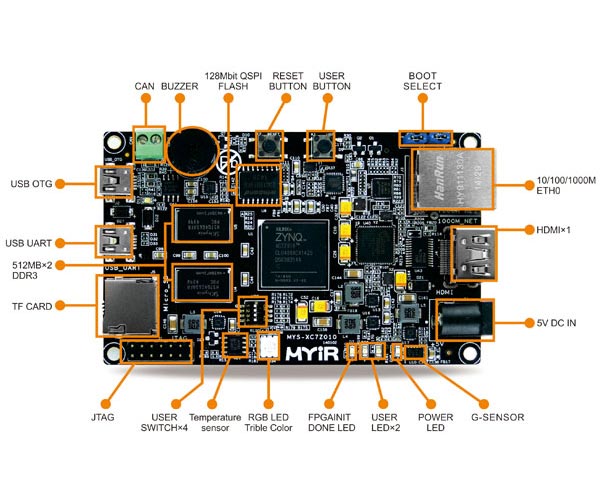

جانمایی قطعات روی برد Z-turn

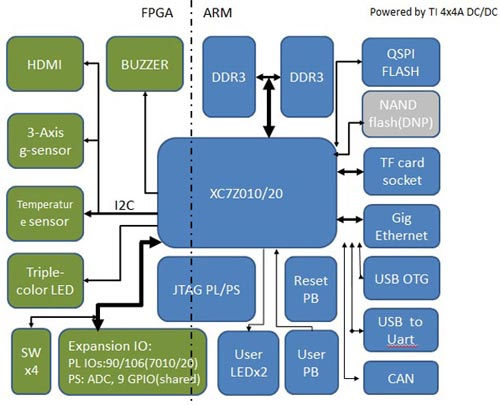

بلوک دیاگرام بورد Z-turn
نمونههای متعددی از بوردها و کامپیوترهای تک بوردی وجود دارد که میتوانید هم اکنون به بخش فروشگاه مراجعه کنید و انواع بوردها را با قابلیتهای متعدد مشاهده کنید و بر اساس نیازمندی خود هر کدام را سفارش دهید از جمله دیگر این بوردهای تک بوردی میتوان به بیگل بون BeagleBone اشاره کرد که در نسخههای متعدد صنعتی و عادی ساخته شده است.
مروری بر پردازنده FPGA
نسل جدید پرازنده به نحوی طراحی و ساخته شدهاند که بتوانند قابلیتهای تازهای را برای کاربران و مهندسان فراهم کنند. سری پردازندههای FPGA میتوانند تعداد نامحدودی از عملیات مختلف را به صورت موازی و مستقل از یکدیگر انجام دهند. در حالی که در CPU تنها یک فرمان در یک لحظه قابل انجام است. از برتری دیگر FPGA نسبت به سایر پردازنده میتوان به سرعت بالای آنها در انجام روتینهای مختلف پردازشی و کنترلی اشاره نمود. ولی خب در مقابل این ویژگیها نقطه ضعفهایی نیز دارد که از جمله آن میتوان به زمانبر بودن پیادهسازی و عیبیابی آن اشاره نمود.
شرکتهای تولید کننده FPGA
شرکت زاینیکس در سال 1984 تاسیس شد و تا به امروز طیف وسیعی از انواع پردازندههای مبتنی بر FPGA را تولید کرده است. شرکتها و رقبای دیگری نیز برای این شرکت وجود دارند که از جمله مهمترین آن میتوان به شرکت آلترا اشاره نمود. در واقع بازار شرکت زایلینکس را حدود 51% و بازار شرکت آلترا را حدود 34% برآورد کردهاند. دیگر بازیکنان کلیدی در این بازار میتوان به BaySandهای Actel (در حال حاضر Microsemi) و Lattice Semiconductor اشاره نمود.
توضیحات تکمیلی
| مدل | MYS-7Z010, MYS-7Z020 |
|---|---|
| مشخصات SoC | • Xilinx XC7Z010-1CLG400C (Zynq-7010) or XC7Z020-1CLG400C (Zynq-7020) |
| رم | 1GB DDR3 SDRAM (2 x 512MB, 32-bit) |
| حافظه | 16MB QSPI FlashTF card interface |
| ارتباطات | • 1 x 10/100/1000M Ethernet1 x CAN |
| نمایشگر | HDMI (supports 1080p resolution) |
| ورودی/خروجی | • Brought out via two 1.27mm pitch 80-pin SMT female connectors |
| ابعاد | 63mm x 102mm x 1.6mm (8-layer PCB design) |
| دمای کاری | 0~70 Celsius (commercial grade) |
| سیستم عامل | Linux 3.15.0 |
| کاربردها | • Evaluation and Prototyping for Zynq-7000 AP SoCIndustrial Automation |
| سایر ویژگیها | • Onboard three-axis acceleration sensor and temperature sensor |
