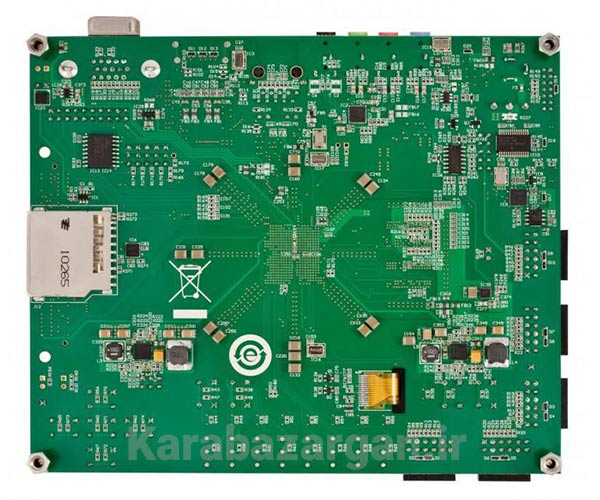

معرفی برد ZedBoard

برد ZedBoard یک بورد توسعه بر پایه تراشه Zynq-7000 ساخت شرکت Xilinx (که امروزه با نام AMD Xilinx شناخته می‌شود) است. این برد توسعه توسط شرکت Avnet تولید و توزیع می‌شود و به طور خاص برای طراحان سیستم‌های تعبیه شده و مهندسین توسعه داده شده است. ترکیب قدرت پردازشی یک ARM Cortex-A9 دو هسته‌ای با قابلیت‌های FPGA، ZedBoard را به یک ابزار قدرتمند برای توسعه و آزمایش سیستم‌های تعبیه شده، پردازش سیگنال، و برنامه‌های کاربردی FPGA تبدیل کرده است.

مشخصات فنی بورد ZedBoard

1. پردازنده:
   • تراشه Zynq-7000 SoC (مدل Zynq XC7Z020-CLG484)
   • پردازنده‌ی ARM Cortex-A9 دو هسته‌ای با سرعت کلاک 866 مگاهرتز
   • FPGA Logic Cells: تعداد 85,000
   • DSP Slices: تعداد 220 (برای پردازش سیگنال‌های دیجیتال)
2. حافظه:
   • 512 مگابایت حافظه DDR3 SDRAM (قابل استفاده توسط پردازنده‌ی ARM)
   • 256 مگابایت حافظه Quad-SPI Flash برای بوت سیستم
   • SD Card slot برای ذخیره و بوت از کارت SD

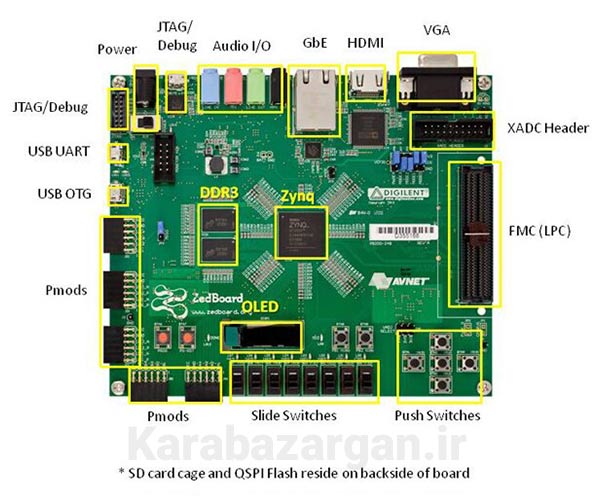

3. پورت‌ها و اتصالات:
   • Ethernet 10/100/1000 Mbps برای ارتباطات شبکه
   • USB OTG و USB UART
   • HDMI Output برای خروجی تصویر
   • VGA Output
   • JTAG برای دیباگ و برنامه‌ریزی FPGA
   • FMC (FPGA Mezzanine Card) Connector برای توسعه و ارتباط با دیگر بردها و ماژول‌ها
   • پورت‌های PMOD برای اتصال سنسورها و ابزارهای جانبی
4. I/O:
   • 16 LED کاربر
   • 7 کلید (پوش باتن)
   • 8 سوئیچ کشویی
   • 5 کلید فشاری
   • پورت‌های GPIO
5. صوت:
   • جک 3.5 میلی‌متری برای ورودی و خروجی صوتی
   • مبدل صوتی S/PDIF
6. گرافیک و نمایشگر:
   • پشتیبانی از نمایشگرهای LCD و OLED
   • HDMI و VGA برای خروجی تصویر به نمایشگر

ویژگی‌های کلیدی برد ZedBoard

1. ترکیب پردازش ARM و FPGA: ZedBoard قابلیت ترکیب پردازش سخت‌افزاری و نرم‌افزاری را به کمک پردازنده‌ی ARM و FPGA داخلی Zynq فراهم می‌کند. این ویژگی به مهندسین اجازه می‌دهد که عملیات پیچیده را همزمان در پردازنده و FPGA انجام دهند، و عملکرد سیستم بهینه‌تری داشته باشند.
2. مناسب برای توسعه و دیباگ: به دلیل وجود JTAG و پورت‌های متعدد ورودی/خروجی، این برد برای دیباگ و توسعه نرم‌افزار و سخت‌افزار بسیار مناسب است.
3. اتصال به شبکه: وجود Ethernet و USB، ZedBoard را به یک ابزار عالی برای پروژه‌هایی که نیاز به ارتباطات شبکه یا ارتباطات USB دارند، تبدیل می‌کند.
4. پشتیبانی از پلتفرم‌های مختلف توسعه: این برد از ابزارهای توسعه Vivado و Xilinx SDK برای طراحی و پیاده‌سازی سخت‌افزاری و نرم‌افزاری پشتیبانی می‌کند. همچنین، برای توسعه سیستم‌های تعبیه‌شده لینوکسی نیز پشتیبانی عالی دارد.

کاربردهای ZedBoard

1. سیستم‌های تعبیه شده (Embedded Systems): به دلیل استفاده از پردازنده‌ی ARM و FPGA، ZedBoard به طور گسترده‌ای در پروژه‌های طراحی سیستم‌های تعبیه شده استفاده می‌شود.
2. پردازش سیگنال دیجیتال (DSP): با وجود تعداد زیادی DSP Slice در FPGA، این برد به مهندسین این امکان را می‌دهد که پردازش سیگنال‌های پیچیده مانند پردازش صوت و تصویر را به طور موثر انجام دهند.
3. کنترل صنعتی: ترکیب پردازشگر قدرتمند و FPGA، این برد را برای کنترل صنعتی و سیستم‌های نظارتی و کنترلی پیچیده مناسب می‌سازد.
4. رباتیک و پردازش زمان واقعی: ZedBoard در پروژه‌های رباتیک و سیستم‌های زمان واقعی، مانند روبات‌های خودمختار یا سیستم‌های کنترل حرکت نیز کاربرد دارد.
5. آموزش و پژوهش: ZedBoard یکی از بهترین ابزارهای آموزشی در دانشگاه‌ها و مراکز تحقیقاتی برای آموزش طراحی سیستم‌های تعبیه شده، FPGA و پردازش سیگنال محسوب می‌شود.

بلوک دیاگرام بورد ZedBoard

بلوک دیاگرام برد ZedBoard، نمای کلی از اجزای اصلی سخت‌افزار و چگونگی ارتباط آن‌ها با یکدیگر را نشان می‌دهد. این دیاگرام به درک بهتر معماری و نحوه عملکرد این برد کمک می‌کند. در ادامه توضیحی در مورد بخش‌های مختلف بلوک دیاگرام ZedBoard ارائه می‌شود:

1. پردازنده Zynq-7000 SoC

• Processing System (PS):
  این بخش شامل پردازنده ARM Cortex-A9 دو هسته‌ای است که مسئولیت اجرای برنامه‌ها و مدیریت منابع سیستم را بر عهده دارد. این پردازنده، دسترسی به حافظه‌های خارجی، کنترل ورودی/خروجی‌ها (I/O) و ارتباط با سایر بخش‌ها را فراهم می‌کند.
• Programmable Logic (PL):
  بخش قابل برنامه‌ریزی FPGA که شامل تعداد زیادی logic cell و DSP slice است. این قسمت می‌تواند برای وظایف خاص طراحی سفارشی سخت‌افزار مورد استفاده قرار گیرد، مثلاً در پردازش سیگنال، کنترل زمان واقعی یا دیگر عملیات موازی.

2. حافظه‌ها

• DDR3 Memory (512MB):
  این حافظه به پردازنده ARM متصل است و برای ذخیره داده‌ها و اجرای برنامه‌ها استفاده می‌شود. بخش‌های مختلف پردازش سیستم از طریق باس‌های داده به این حافظه دسترسی دارند.
• Quad-SPI Flash Memory (256MB):
  حافظه‌ی فلش برای ذخیره بوت‌لودر، سیستم‌عامل و فایل‌های پیکربندی FPGA استفاده می‌شود. این حافظه قابلیت ذخیره دائمی داده‌ها را دارد.
• SD Card Slot:
  یک شکاف کارت SD برای بوت کردن سیستم یا ذخیره‌سازی داده‌های اضافی در نظر گرفته شده است. برد می‌تواند از طریق این کارت سیستم عامل لینوکس یا برنامه‌های دیگر را اجرا کند.

3. واسط‌های ورودی/خروجی (I/O Interfaces)

• Ethernet 10/100/1000 Mbps:
  برای ارتباط شبکه‌ای و اینترنت با استفاده از پروتکل TCP/IP. این پورت به پردازنده ARM متصل است و می‌تواند برای برنامه‌هایی که نیاز به ارتباط شبکه دارند، استفاده شود.
• USB OTG (On-The-Go) و USB UART:
  پورت‌های USB برای اتصال دستگاه‌های جانبی مانند کیبورد، موس یا انتقال داده‌ها بین سیستم و کامپیوترهای دیگر.
• HDMI و VGA Output:
  این پورت‌ها برای اتصال نمایشگرهای خارجی و خروجی گرفتن تصویر از پردازنده استفاده می‌شوند. خروجی HDMI مخصوص ارتباط با مانیتورها یا تلویزیون‌های دیجیتال است، در حالی که VGA برای نمایشگرهای آنالوگ کاربرد دارد.

4. GPIO و PMOD Ports

• General Purpose I/O (GPIO):
  این پورت‌ها برای اتصال دستگاه‌ها و سنسورهای جانبی به برد و کنترل آن‌ها از طریق پردازنده ARM یا FPGA استفاده می‌شوند. کاربران می‌توانند سیگنال‌های دیجیتالی را با GPIO‌ها مدیریت کنند.
• PMOD (Peripheral Modules):
  پورت PMOD برای اتصال ماژول‌های توسعه مانند سنسورها، موتورها یا نمایشگرها به کار می‌رود. این پورت به واحد PL (FPGA) متصل است و به کاربران امکان برنامه‌ریزی سفارشی سخت‌افزار را می‌دهد.

5. FMC Connector (FPGA Mezzanine Card)

پورت FMC امکان اتصال بردهای توسعه دیگر را برای توسعه‌دهندگان فراهم می‌کند. این پورت مستقیماً به بخش PL (FPGA) متصل است و برای گسترش قابلیت‌های FPGA مانند ارتباط با سایر پردازشگرها، ماژول‌های خاص یا کارت‌های پردازش سیگنال استفاده می‌شود.

6. سیستم صوتی

• جک 3.5 میلی‌متری ورودی و خروجی صوتی:
  برای ارسال و دریافت سیگنال‌های صوتی. این سیستم با مبدل‌های دیجیتال به آنالوگ و آنالوگ به دیجیتال کار می‌کند و برای پردازش صوت کاربرد دارد.
• S/PDIF:
  یک رابط دیجیتال برای انتقال صوت با کیفیت بالا از طریق کابل نوری.

7. JTAG Interface

• پورت JTAG:
  این پورت برای دیباگ و برنامه‌ریزی FPGA و پردازنده ARM استفاده می‌شود. توسعه‌دهندگان می‌توانند از این پورت برای رفع خطا و برنامه‌ریزی مستقیم FPGA استفاده کنند.

8. منبع تغذیه

ZedBoard با استفاده از یک منبع تغذیه خارجی که معمولاً 12 ولت DC است، تامین انرژی می‌شود. این منبع تغذیه به ماژول‌های مختلف برد نیرو می‌رساند.

دانلود راهنمای کاربری برد zedboard

نتیجه‌گیری

برد ZedBoard با ترکیب پردازش ARM و FPGA، امکانات وسیعی را برای توسعه سیستم‌های تعبیه‌شده، پردازش سیگنال و کنترل صنعتی فراهم می‌کند. ویژگی‌های گسترده این برد شامل حافظه بالا، پورت‌های متنوع و قابلیت‌های توسعه باعث می‌شود که یک ابزار قدرتمند برای طراحان و مهندسین در پروژه‌های پیشرفته باشد.
