مروری بر کاربرد FPGA در خودروسازی، هوانوردی و پزشکی

مقدمه ای بر FPGA:

مدارهای مجتمع قابل برنامه‌ریزی (کاربرد FPGA) به‌عنوان یکی از اجزای کلیدی در دنیای الکترونیک، با ارائه انعطاف‌پذیری بالا و توانایی پیکربندی مجدد، نقش مهمی در توسعه و بهبود سیستم‌های پیچیده ایفا می‌کنند. این تراشه‌ها با قابلیت پردازش موازی و سرعت بالای خود، در صنایع مختلفی از جمله مخابرات، خودروسازی، هوانوردی و پزشکی کاربردهای گسترده‌ای دارند.

مدارهای مجتمع قابل برنامه‌ریزی (FPGA) تراشه‌های نیمه‌رسانایی هستند که از تعداد زیادی بلوک منطقی (Logic Block) یا سلول منطقی (Logic Cell) تشکیل شده‌اند. این تراشه‌ها به‌عنوان یک مدار مجتمع دیجیتال برنامه‌پذیر، می‌توانند پس از تولید، به دلخواه برنامه‌ریزی شوند و وظایف مختلفی را انجام دهند.

برخلاف تراشه‌های معمولی که تنها یک وظیفه ثابت دارند، FPGAها این قابلیت را دارند که با استفاده از نرم‌افزار، برای انجام وظایف مختلف برنامه‌ریزی شوند. این ویژگی باعث شده که FPGAها در بسیاری از صنایع مختلف از جمله مخابرات، خودرو، پزشکی و نظامی مورد استفاده قرار گیرند.

1. کاربرد FPGA در مخابرات:

در صنعت مخابرات، FPGAها به‌عنوان ابزاری مؤثر برای پردازش سیگنال‌ها، کدینگ و دیکدینگ اطلاعات، و مدیریت پروتکل‌های ارتباطی مورد استفاده قرار می‌گیرند. این تراشه‌ها با توانایی پردازش موازی و قابلیت برنامه‌ریزی مجدد، امکان پیاده‌سازی الگوریتم‌های پیچیده مخابراتی و به‌روزرسانی سریع پروتکل‌های ارتباطی را فراهم می‌کنند. از جمله کاربردهای FPGA در ارتباطات می‌توان به شبکه‌های 5G، سیستم‌های ارتباطی ماهواره‌ای و تجهیزات شبکه‌های نوری اشاره کرد.

2. کاربرد FPGA در خودروسازی:

در صنعت خودروسازی، FPGAها برای کنترل سیستم‌های پیشرفته رانندگی، مدیریت نیرو و سیستم‌های ایمنی به کار می‌روند. این تراشه‌ها در پیاده‌سازی سیستم‌های کمک‌راننده پیشرفته (ADAS)، کنترل موتور و انتقال قدرت، مدیریت باتری در خودروهای الکتریکی و هیبریدی، و سیستم‌های اطلاعات و سرگرمی خودرو مورد استفاده قرار می‌گیرند. FPGAها به دلیل توانایی پردازش سریع داده‌ها و انعطاف‌پذیری در تغییرات طراحی، برای پاسخگویی به نیازهای متنوع و متغیر در صنعت خودروسازی بسیار مناسب هستند.

3. کاربرد FPGA در هوانوردی:

در صنعت هوانوردی، FPGAها در سیستم‌های رادار، جنگ الکترونیک، ناوبری و کنترل پرواز استفاده می‌شوند. این تراشه‌ها به دلیل قابلیت اطمینان بالا و توانایی پردازش داده‌ها در زمان واقعی، در ماموریت‌های فضایی و تجهیزات نظامی حساس نیز به کار گرفته می‌شوند. به‌عنوان مثال، در رادارهای مکان‌یاب، FPGAها برای پردازش سیگنال‌های دریافتی و تعیین موقعیت اهداف استفاده می‌شوند.

4. کاربرد FPGA در پزشکی:

در تجهیزات پزشکی، FPGAها برای پردازش سیگنال‌های زیستی، تصویربرداری پزشکی و کنترل تجهیزات پیچیده به کار می‌روند. به‌عنوان مثال، در دستگاه‌های MRI، اسکنرهای CT و تجهیزات مانیتورینگ بیمارستانی از FPGAها برای پردازش داده‌های حجیم و پیچیده استفاده می‌شود. این تراشه‌ها به دلیل توانایی پردازش سریع و دقیق داده‌ها، در بهبود کیفیت تصاویر پزشکی و افزایش دقت تشخیص بیماری‌ها مؤثر هستند.

انواع بردهای پر کاربرد و آموزشی و صنعتی

مدارهای مجتمع قابل برنامه‌ریزی (FPGA) به دلیل انعطاف‌پذیری و توانایی پیکربندی مجدد، در صنایع مختلفی از جمله مخابرات، خودروسازی، هوانوردی و پزشکی کاربردهای گسترده‌ای دارند. برای توسعه و آزمایش پروژه‌های مبتنی بر FPGA، استفاده از بردهای توسعه مناسب ضروری است. در ادامه، به معرفی برخی از بردهای پرکاربرد در حوزه‌های آموزشی و صنعتی می‌پردازیم:

برد توسعه Xilinx Spartan-6 XC6SLX9

این برد با تراشه Xilinx Spartan-6 XC6SLX9، دارای 9152 واحد منطقی و 90 کیلوبایت بلوک منطقی قابل پیکربندی است. با 576 کیلوبایت RAM بلوکی و دمای عملکرد گسترده بین 40- تا 85 درجه سانتی‌گراد، برای پروژه‌های صنعتی و محیط‌های سخت مناسب است.

برد توسعه Xilinx ZedBoard

این برد از سری Zynq-7000 FPGA استفاده می‌کند که شامل پردازنده ARM Cortex-A9 و منطق FPGA قابل برنامه‌ریزی است. این ترکیب، امکان توسعه سیستم‌های پیچیده با پردازش موازی و توانایی برنامه‌ریزی مجدد را فراهم می‌کند.

برد توسعه Intel Cyclone IV E

این برد با تراشه Intel Cyclone IV E، دارای 22,320 واحد منطقی و 1,152 کیلوبایت RAM بلوکی است. با سرعت عملکرد بالا و مصرف انرژی پایین، برای پروژه‌های صنعتی و تحقیقاتی مناسب است.

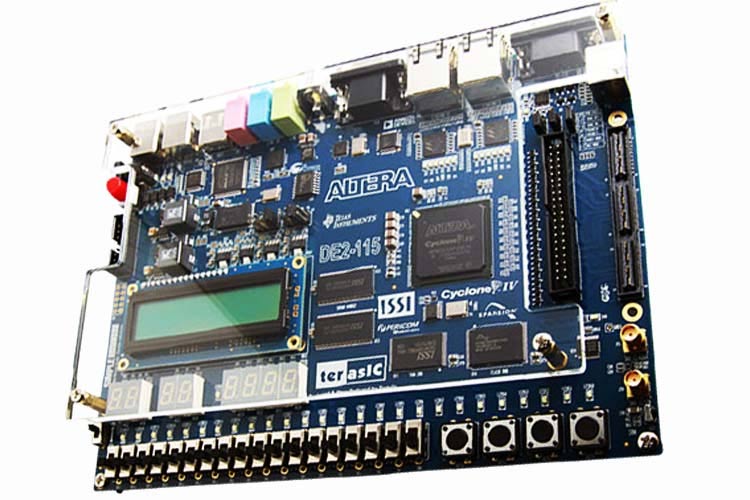

برد توسعه Altera DE2-115

این برد با تراشه Altera Cyclone IV E، دارای 115,200 واحد منطقی و 4,608 کیلوبایت RAM بلوکی است. با امکانات گسترده و پشتیبانی از ورودی/خروجی‌های متنوع، برای پروژه‌های آموزشی و تحقیقاتی مناسب است.

برد توسعه Digilent Nexys 4 DDR

این برد با تراشه Xilinx Artix-7، دارای 33,280 واحد منطقی و 1,800 کیلوبایت RAM بلوکی است. با امکانات متنوع و پشتیبانی از ورودی/خروجی‌های متنوع، برای پروژه‌های آموزشی و تحقیقاتی مناسب است.

انتخاب برد مناسب بستگی به نیازهای خاص پروژه، بودجه و سطح تجربه کاربر دارد. برای پروژه‌های آموزشی، بردهایی با امکانات پایه و قیمت مناسب توصیه می‌شوند، در حالی که برای پروژه‌های صنعتی، بردهایی با قابلیت‌های پیشرفته و پشتیبانی از استانداردهای صنعتی مناسب‌تر هستند.

چه نکاتی را هنگام انتخاب برد FPGA و انتخاب آیسی FPGA باید در نظر بگیریم؟

انتخاب مناسب نوع FPGA و انتخاب برد FPGA توسعه مرتبط با آن، از جمله مراحل حیاتی در طراحی و پیاده‌سازی سیستم‌های دیجیتال است. در ادامه، نکات کلیدی برای انتخاب صحیح ارائه می‌شود:

1. نیازهای پروژه: ابتدا، اهداف و نیازهای پروژه خود را مشخص کنید. بررسی کنید که آیا نیاز به پردازش سیگنال‌های پیچیده، سرعت بالا، مصرف انرژی کم یا ویژگی‌های خاصی دارید. این ارزیابی به تعیین مشخصات مورد نیاز کمک می‌کند.

2. منابع داخلی FPGA: تعداد و نوع منابع داخلی مانند LUTها (Look-Up Tables)، FFها (Flip-Flops)، بلوک‌های RAM و DSPها را بررسی کنید. این منابع تأثیر زیادی بر توانایی پیاده‌سازی الگوریتم‌ها و عملکرد کلی سیستم دارند.

3. سرعت و فرکانس کاری: بر اساس نیاز پروژه، فرکانس کاری مورد نظر را تعیین کنید. برخی FPGAها برای سرعت‌های بالا طراحی شده‌اند، در حالی که دیگران برای کاربردهای با سرعت پایین‌تر مناسب‌تر هستند.

4. مصرف انرژی: در پروژه‌هایی که محدودیت مصرف انرژی دارند، انتخاب FPGA با مصرف انرژی پایین اهمیت دارد. بررسی مشخصات مصرف انرژی در حالت‌های مختلف می‌تواند در این زمینه کمک‌کننده باشد.

5. پشتیبانی نرم‌افزاری: اطمینان حاصل کنید که ابزارهای توسعه و شبیه‌سازی مورد نیاز برای FPGA انتخابی در دسترس و با نیازهای شما سازگار هستند. برخی FPGAها ممکن است نیاز به نرم‌افزارهای خاصی داشته باشند که هزینه‌بر یا پیچیده باشند.

6. هزینه: هزینه FPGA و برد توسعه مرتبط با آن را با توجه به بودجه پروژه بررسی کنید. گاهی اوقات، انتخاب FPGA با منابع بیشتر ممکن است هزینه بالاتری داشته باشد که باید با نیازهای پروژه متناسب باشد.

7. پشتیبانی و مستندات: وجود مستندات جامع، انجمن‌های پشتیبانی و منابع آموزشی می‌تواند در فرآیند توسعه و رفع مشکلات کمک‌کننده باشد.

8. سازگاری با استانداردها و پروتکل‌ها: بررسی کنید که FPGA انتخابی از پروتکل‌ها و استانداردهای مورد نیاز پروژه پشتیبانی می‌کند یا خیر.

9. قابلیت توسعه و گسترش: برخی بردهای توسعه دارای امکاناتی مانند پورت‌های اضافی، ماژول‌های توسعه و قابلیت اتصال به ماژول‌های جانبی هستند که می‌توانند در آینده به گسترش پروژه کمک کنند.

10. محیط عملیاتی: اگر پروژه در محیط‌های خاصی مانند فضا، نظامی یا پزشکی انجام می‌شود، نیاز به FPGA با ویژگی‌های خاص مانند مقاومت در برابر تشعشعات، دمای کاری گسترده یا قابلیت اطمینان بالا دارید.

با در نظر گرفتن این نکات، می‌توانید انتخابی هوشمندانه و متناسب با نیازهای پروژه خود داشته باشید.

نتیجه‌گیری:

مدارهای مجتمع قابل برنامه‌ریزی (FPGA) با ارائه انعطاف‌پذیری، سرعت بالا و توانایی پردازش موازی، نقش مهمی در بهبود عملکرد و کارایی سیستم‌ها در صنایع مختلف ایفا می‌کنند. این تراشه‌ها با توانایی پیکربندی مجدد و پردازش سریع داده‌ها، به توسعه فناوری‌های پیشرفته در حوزه‌های مخابرات، خودروسازی، هوانوردی و پزشکی کمک شایانی می‌کنند.
