مقدمه ای بر سیم نسوز

استاندارد M22759 به سیم‌هایی با کارایی بالا و نوعی از سیم نسوز برای استفاده در صنایع هوافضا، و کاربردهای خاص مانند تجهیزات الکترونیکی، موتوری، و محیط‌های خشن اشاره دارد. این سیم‌ها به دلیل مقاومت در برابر دماهای بالا، مواد شیمیایی، و سایش، محبوبیت زیادی در این صنایع دارند. در این مقاله به بررسی استاندارد M22759، انواع سیم‌های نسوز، روکش‌ها و اندودهای هادی می‌پردازیم.

نمونه محصول برای انواع سیم های نسوز سیلیکونی و تفلون PTFE

انواع سیم نسوز نقره اندود تفلون PTFE

سیم نسوز PTFE

​

استاندارد M22759: تعریف و مفهوم

استاندارد M22759 در سیم نسوز مشخصات دقیقی برای سیم‌های مقاوم در برابر حرارت و شرایط سخت ارائه می‌دهد. این استاندارد شامل اطلاعاتی درباره موارد زیر است:

• جنس هادی (Conductor): جنس و نوع پوشش هادی فلزی.
• مواد عایق (Insulation): نوع عایق برای مقاومت حرارتی، شیمیایی، و مکانیکی.
• ولتاژ کاری: معمولاً 600 ولت.
• محدوده دمایی: اغلب بین -65°C تا +260°C، بسته به نوع سیم.
• کاربردها: صنایع هوافضا، نظامی، و موتوری.

مواد عایق (Insulation Materials)

عایق‌ها نقش مهمی در عملکرد سیم‌های نسوز دارند. در استاندارد M22759 از مواد زیر برای عایق‌کاری استفاده می‌شود:

الف) PTFE (Polytetrafluoroethylene):

• ویژگی‌ها: مقاومت حرارتی بالا (تا 260°C)، مقاومت شیمیایی عالی، و انعطاف‌پذیری کم.
• کاربرد: سیم‌های با دمای بالا مانند M22759/1.

ب) ETFE (Ethylene Tetrafluoroethylene):

• ویژگی‌ها: سبک‌تر و مقاوم‌تر در برابر سایش نسبت به PTFE، با محدوده دمایی تا 150°C.
• کاربرد: سیم‌های مقاوم به سایش و وزن کم مانند M22759/15 و M22759/32.

ج) XL-ETFE (Cross-Linked ETFE):

• ویژگی‌ها: افزایش مقاومت مکانیکی و شیمیایی به دلیل فرآیند اتصال عرضی.
• کاربرد: سیم‌های با دوام بالا مانند M22759/86.

د) FEP (Fluorinated Ethylene Propylene):

• ویژگی‌ها: شفافیت بالا، مقاومت شیمیایی و دمایی مناسب (تا 200°C).
• کاربرد: در سیم‌هایی که نیاز به وزن کم و مقاومت شیمیایی دارند.

ه) Polyimide:

• ویژگی‌ها: مقاومت حرارتی بسیار بالا (تا 260°C) و مقاومت عالی به مواد شیمیایی.
• کاربرد: در محیط‌های بسیار سخت.

هادی‌ها (Conductors) در سیم نسوز تفلون و سیم نسوز سیلیکون

هادی‌های مورد استفاده در سیم‌های M22759 معمولاً از مس ساخته شده و با پوشش‌های مختلف اندود می‌شوند تا خواص ویژه‌ای به آن‌ها داده شود:

الف) سیم نسوز مس قلع‌اندود (Tin-Plated Copper):

• ویژگی‌ها: مقاوم در برابر خوردگی و اکسیداسیون، مقرون به صرفه.
• کاربرد: سیم‌های استاندارد با مقاومت شیمیایی متوسط مانند M22759/32.

ب) سیم نسوز مس نقره‌اندود (Silver-Plated Copper):

• ویژگی‌ها: رسانایی الکتریکی بالا، مقاومت حرارتی عالی.
• کاربرد: سیم‌های با دمای بالا مانند M22759/11.

ج) سیم نسوز مس نیکل‌اندود (Nickel-Plated Copper):

• ویژگی‌ها: مقاومت فوق‌العاده در برابر حرارت و اکسیداسیون.
• کاربرد: محیط‌های با دمای بسیار بالا (تا 260°C) مانند M22759/1.

مشخصات عددی در استاندارد M22759 سیم نسوز تفلون و سیم نسوز سیلیکون

عدد بعد از / در استاندارد M22759 به ترکیب خاص مواد عایق، هادی، و ویژگی‌های سیم اشاره دارد. برخی از نمونه‌ها:

• M22759/1: هادی مس نیکل‌اندود، عایق PTFE، محدوده دمایی تا 200°C.
• M22759/11: هادی مس نقره‌اندود، عایق PTFE، مقاومت بالا به دمای بالا.
• M22759/15: هادی مس قلع‌اندود، عایق ETFE، وزن سبک و مقاومت بالا به سایش.
• M22759/32: هادی مس قلع‌اندود، عایق XL-ETFE، مناسب برای هوافضا.
• M22759/86: هادی مس نقره‌اندود، عایق دو لایه XL-ETFE، دوام بالا.

سیم‌های M22759 (SAE AS22759) سیم‌های اتصال‌دهنده با کارایی بالا و مقاوم در برابر دماهای متوسط و بالا هستند که دارای عایق‌های اکسترود شده PTFE یا ETFE یا نوار PTFE/Polyimide و هادی‌های رشته‌ای هستند.

این سیم‌ها برای کاربردهای هوافضا در محیط‌های شدید، مانند کنترل‌های موتوری و مناطق SWAMP (ناحیه‌های مرطوب و آلوده) طراحی شده‌اند. برخی از انواع این سیم‌ها با عایق‌هایی که مقاومت بالایی در برابر سایش دارند و/یا هادی‌هایی با استحکام بالا عرضه می‌شوند تا حداکثر عملکرد را در برابر تنش‌های مکانیکی ارائه دهند.

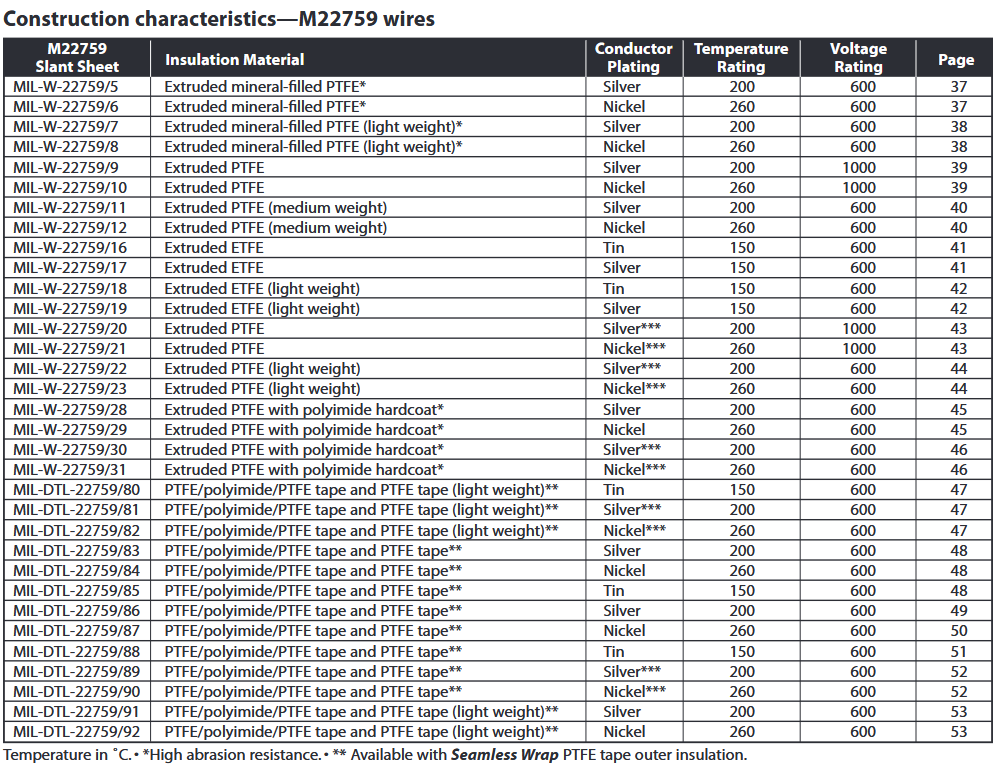

انواع سیم‌هایی که دارای عایق نوار PTFE هستند، با عایق منحصربه‌فرد Seamless Wrap PTFE نیز موجود هستند (برای جزئیات و شماره قطعات به صفحه 54 مراجعه کنید). برای مشاهده دقیق این شماره استاندارد به جدول زیر مراجعه کنید.

مواد عایق در سیم نسوز تفلون و سیم نسوز سیلیکونی:

• PTFE (Polytetrafluoroethylene): مقاوم در برابر حرارت و مواد شیمیایی.
• ETFE (Ethylene Tetrafluoroethylene): سبک‌تر و مقاوم‌تر در برابر سایش.
• PTFE/Polyimide Tape: ترکیبی برای افزایش مقاومت مکانیکی و حرارتی.

کاربردها و مزایای سیم نسوز تفلون و سیم نسوز سیلیکون

سیم‌های استاندارد M22759 در صنایع مختلف استفاده می‌شوند:

• هوافضا: به دلیل وزن سبک و مقاومت در برابر شرایط سخت.
• نظامی: برای عملکرد پایدار در شرایط شدید محیطی.
• موتوراسپرت: به دلیل مقاومت بالا به سایش و حرارت.
• تجهیزات صنعتی: برای تحمل مواد شیمیایی و دمای بالا.

مزایا:

1. مقاومت بالا در برابر دما.
2. دوام مکانیکی و شیمیایی.
3. وزن سبک.
4. قابلیت استفاده در محیط‌های سخت.

تفاوت سیم نسوز سلیکونی و سیم تفلون

سیم نسوز تفلون و سیم نسوز سیلیکونی دو نوع رایج از سیم‌های مقاوم در برابر حرارت هستند که هرکدام کاربردهای خاصی دارند. سیم نسوز تفلون که معمولاً تحت استانداردهایی مانند M22759 تولید می‌شود، به دلیل استفاده از عایق PTFE یا ETFE، مقاومت حرارتی بسیار بالا (تا 260 درجه سانتی‌گراد)، خواص ضد شیمیایی و دوام مکانیکی عالی دارد و بیشتر در صنایع هوافضا، نظامی و تجهیزات حساس استفاده می‌شود.

در مقابل، سیم نسوز سیلیکونی با عایق سیلیکونی انعطاف‌پذیر، محدوده دمایی پایین‌تری (تا حدود 180 درجه سانتی‌گراد) دارد و بیشتر در کاربردهای عمومی‌تر مانند لوازم خانگی یا تابلوهای برق صنعتی به کار می‌رود. تفاوت اصلی این دو نوع سیم در میزان مقاومت حرارتی، انعطاف‌پذیری و تحمل شرایط محیطی سخت است که بر اساس نیاز، انتخاب مناسب مشخص می‌شود.

به طور کلی میتوان تفاوت سیم نسوز سیلیکونی و سیم تفلون را به صورت زیر بیان کرد:

• مقاومت حرارتی:
  • سیم نسوز تفلون: تحمل دما تا 260°C.
  • سیم نسوز سیلیکونی: تحمل دما تا 180°C.
• مواد عایق:
  • تفلون: PTFE، ETFE یا XL-ETFE با خواص ضد شیمیایی.
  • سیلیکونی: عایق سیلیکونی انعطاف‌پذیر.
• انعطاف‌پذیری:
  • تفلون: سخت‌تر و مقاوم‌تر به سایش.
  • سیلیکونی: انعطاف‌پذیری بیشتر.
• کاربردها:
  • تفلون: صنایع هوافضا، نظامی، تجهیزات حساس.
  • سیلیکونی: لوازم خانگی، تابلوهای برق، کاربردهای عمومی.
• مقاومت شیمیایی:
  • تفلون: مقاومت بسیار بالا به مواد شیمیایی و حلال‌ها.
  • سیلیکونی: مقاومت متوسط به مواد شیمیایی.
• دوام مکانیکی:
  • تفلون: مقاومت بالا در برابر سایش و خوردگی.
  • سیلیکونی: مقاومت کمتر در برابر سایش.

نتیجه‌گیری

استاندارد M22759 مشخصات جامعی برای سیم‌های نسوز ارائه می‌دهد که با توجه به نیازهای مختلف (دمای بالا، مقاومت مکانیکی، یا وزن کم) طراحی شده‌اند. انتخاب سیم مناسب بستگی به کاربرد، شرایط محیطی، و مشخصات مورد نیاز دارد. استفاده از این استاندارد در صنایع حساس، ایمنی و کارایی تجهیزات را تضمین می‌کند.
