برد FPGA Cmod S7 – ماژول FPGA قدرتمند و جمعوجور از Digilent

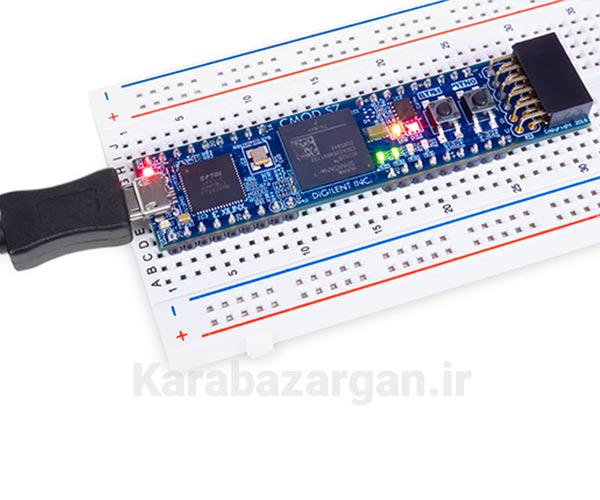

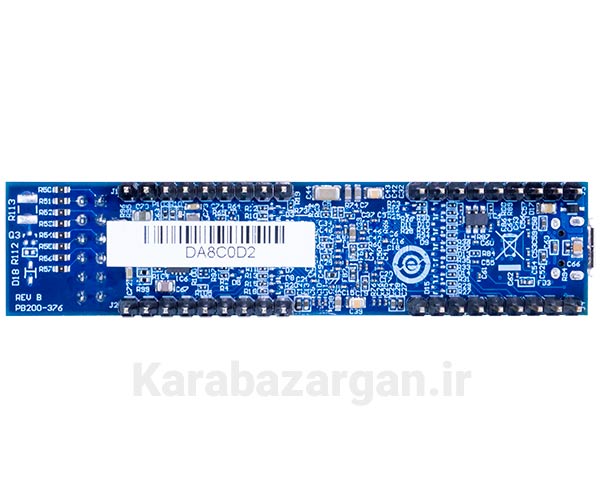

برد FPGA Cmod S7 یک برد توسعهی FPGA با ابعاد کوچک و فرم فاکتور DIP-48 است که از FPGA سری Spartan-7 شرکت Xilinx بهره میبرد. این برد برای طراحان دیجیتال، مهندسان سیستمهای تعبیهشده و دانشجویان علاقهمند به یادگیری معماری FPGA گزینهای عالی محسوب میشود. Cmod S7 به راحتی روی بردبردهای استاندارد قرار میگیرد و امکان پیادهسازی مدارهای منطقی پیچیده، پردازش سیگنال، یادگیری معماری FPGA و اجرای پروژههای حرفهای را فراهم میکند.
ویژگیهای کلیدی برد Cmod S7
1. پردازندهی مرکزی و سختافزار FPGA
- دارای FPGA Xilinx Spartan-7 (XC7S25-1CSGA225C)
- دارای ۳٬۶۵۰ اسلایس منطقی شامل ۴ عدد LUT ششورودی و ۸ عدد فلیپفلاپ در هر اسلایس
- مجهز به ۱٬۶۲۰ کیلوبیت حافظهی بلوک RAM برای ذخیره دادهها
- دارای ۸۰ اسلایس DSP برای انجام عملیات محاسباتی پیچیده
- مجهز به مبدل آنالوگ به دیجیتال (XADC) با دو ورودی ۱۲ بیتی
2. حافظه و ذخیرهسازی
- دارای ۴ مگابایت حافظهی فلش Quad-SPI جهت ذخیرهسازی برنامهها و دادهها
- پشتیبانی از بوت مستقیم FPGA از حافظهی فلش برای اجرای خودکار برنامهها
3. پورتها و ورودی/خروجیها (I/O) برای انعطافپذیری بیشتر برد FPGA Cmod S7
- ۳۲ پین ورودی/خروجی دیجیتال (GPIO) متصل به FPGA
- ۲ ورودی آنالوگ متصل به XADC برای خواندن سیگنالهای آنالوگ
- دارای کانکتور Pmod برای ارتباط با ماژولهای توسعهی مختلف مانند نمایشگرهای LCD، سنسورها و ماژولهای ارتباطی
- دارای پورت USB 2.0 Micro-B برای برنامهریزی FPGA و انتقال داده
4. منابع کلاک قوی برای پردازش سریع
- مجهز به اسیلاتور ۱۲ مگاهرتزی
- پشتیبانی از فرکانسهای داخلی تا بیش از ۴۵۰ مگاهرتز
5. تأمین انرژی و مصرف برق کم
- تأمین توان از طریق پورت USB یا منبع خارجی ۵ ولت
- امکان استفاده در سیستمهای باتریمحور به دلیل مصرف انرژی کم FPGA سری Spartan-7
6. ورودیها و خروجیهای روی برد برای تعامل کاربر
- ۲ دکمهی فشاری (Push Button) برای تعامل مستقیم با FPGA
- ۴ عدد LED تکرنگ برای نمایش وضعیت خروجیها
- ۱ عدد LED سهرنگ (RGB) برای نمایش اطلاعات قابل برنامهریزی
7. نرمافزارهای سازگار و پشتیبانی از پردازنده MicroBlaze
- سازگار با نرمافزار Xilinx Vivado Design Suite (نسخهی ۲۰۱۸.۱ به بعد)
- پشتیبانی از پردازندهی MicroBlaze برای اجرای برنامههای تعبیهشده
چرا باید برد FPGA Cmod S7 را انتخاب کنیم؟
✅ ابعاد کوچک و فرم فاکتور DIP-48 برای قرارگیری آسان روی بردبردها و سوکتهای استاندارد
✅ FPGA قدرتمند Spartan-7 با منابع پردازشی بالا
✅ حافظهی داخلی و ورودی/خروجیهای متنوع برای انعطافپذیری در طراحی
✅ پشتیبانی از Vivado و MicroBlaze برای توسعهی نرمافزاری
✅ مناسب برای آموزش، تحقیق، توسعهی سختافزار و پروژههای حرفهای
کاربردهای Cmod S7
🔹 آموزش و یادگیری FPGA: مناسب برای دانشجویان و مهندسان علاقهمند به طراحی دیجیتال
🔹 نمونهسازی سریع: ایدهآل برای تست و توسعهی سختافزارهای سفارشی
🔹 سیستمهای تعبیهشده (Embedded Systems): برای توسعهی سیستمهای FPGA محور با کارایی بالا
🔹 پردازش سیگنال دیجیتال (DSP): مناسب برای پردازش صوت، تصویر و دادههای دیجیتال
🔹 کنترل صنعتی: استفاده در سیستمهای کنترلی و رباتیک
📌 نتیجهگیری:
برد FPGA Cmod S7 یک ماژول FPGA جمعوجور، قدرتمند و انعطافپذیر است که برای آموزش، تحقیق، توسعهی سختافزار و پروژههای پیشرفته انتخابی ایدهآل محسوب میشود. با داشتن پردازندهی Spartan-7، حافظهی مناسب، ورودی/خروجیهای متنوع و پشتیبانی از نرمافزارهای حرفهای، این برد یکی از بهترین گزینهها برای مهندسان و علاقهمندان به FPGA است.
🔗 برای اطلاعات بیشتر و مشاهده جزئیات Cmod S7 به لینک زیر نیز میتوانید مراجعه کنید:
Digilent Cmod S7 Reference Manual
