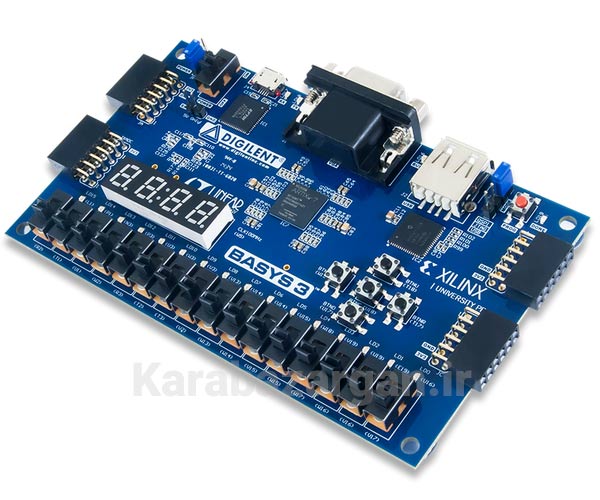

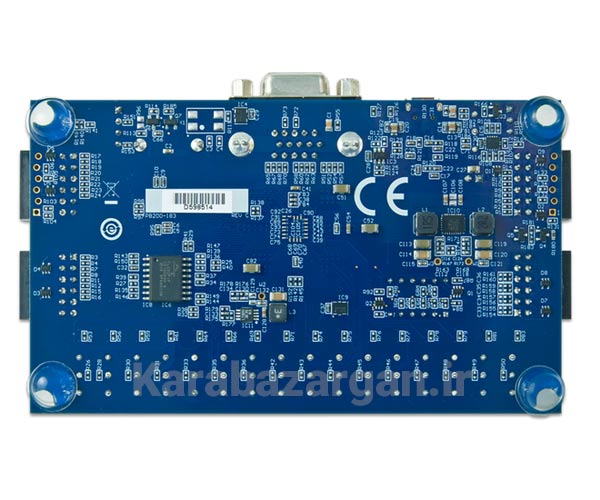

برد Basys 3

برد Basys 3 یک برد توسعه FPGA است که برای یادگیری و پروژه‌های آموزشی طراحی شده است. این برد از FPGA Xilinx Artix-7 با 33,280 سلول منطقی و 1,800 کیلوبیت RAM سریع بهره می‌برد که امکان انجام پروژه‌های پیچیده دیجیتال و پردازش سیگنال را فراهم می‌کند. با دارا بودن ویژگی‌هایی مانند پورت‌های Pmod، مبدل آنالوگ به دیجیتال (XADC)، و اسلایس‌های DSP، این برد برای کاربردهای مختلفی از جمله طراحی مدارهای دیجیتال، پردازش سیگنال، و فیلترینگ بسیار مناسب است.

برد Basys 3 یکی از بهترین بردهای FPGA برای شروع کار با FPGA است. این برد یک برد توسعه‌ای سطح مبتدی است که بر پایه FPGA Xilinx Artix-7 ساخته شده است.

مروری بر بورد Basys 3:

  1. FPGA Xilinx Artix-7: برد Basys 3 با FPGA Xilinx Artix-7 مجهز شده است که تعادلی عالی بین عملکرد و مصرف انرژی ایجاد می‌کند و برای توسعه‌ دهندگان مبتدی بسیار مناسب است.
  2. ورودی/خروجی‌های جامع: این برد دارای انواع ورودی‌ها و خروجی‌ها مانند سوییچ‌ها، LED‌ها و دکمه‌ها است که برای طراحی‌های دیجیتال و مدارات منطقی پایه کافی است.
  3. امکان گسترش طراحی: این برد دارای پین‌های I/O غیر متصل است که به شما این امکان را می‌دهد تا ماژول‌های اضافی یا مدارهای سفارشی را وصل کنید. می‌توانید از Pmod‌های Digilent یا دیگر بردهای سفارشی برای گسترش طراحی خود استفاده کنید.
  4. طراحی برای Vivado: برد Basys 3 به طور ویژه برای استفاده با Vivado Design Suite از Xilinx طراحی شده است. این محیط توسعه قدرتمند برای FPGA‌ها بسیار محبوب است و نسخه رایگان WebPACK آن برای دانشجویان و مبتدیان در دسترس است.
  5. قیمت مناسب برای دانشجویان: این برد به قیمت مناسبی عرضه می‌شود و گزینه‌ای ایده‌آل برای دانشجویان و آموزش‌دهندگان است.
  6. راهنما و منابع آموزشی: برای کمک به شروع سریع‌تر با برد Basys 3، منابع آموزشی و دموهای مختلفی در دسترس است که می‌توانید آن‌ها را از قسمت Support Materials دریافت کنید.

این برد به شما این امکان را می‌دهد که بسیاری از پروژه‌های FPGA را بدون نیاز به سخت‌افزار اضافی انجام دهید و در عین حال می‌توانید طراحی‌های خود را گسترش دهید. در اینجا ویژگی‌های بیشتر برد Basys 3 FPGA بر اساس اطلاعات ارائه شده آورده شده است:

ویژگی‌های اصلی برد Basys 3:

  1. FPGA Xilinx Artix-7 (XC7A35T-1CPG236C):
    • 33,280 سلول منطقی توزیع شده در 5,200 اسلایس. هر اسلایس شامل چهار LUT با 6 ورودی و 8 فلیپ فلاپ است که برای انجام عملیات پیچیده منطقی مناسب است.
    • 1,800 کیلوبیت RAM سریع که امکان ذخیره‌سازی و بازیابی داده‌ها را به‌طور مؤثر برای کاربردهای زمان واقعی فراهم می‌کند.
  2. مدیریت ساعت:
    • دارای پنج بلوک مدیریت ساعت که هرکدام شامل یک PLL (حلقه قفل فاز) است که کنترل و همگام‌سازی دقیق سیگنال‌های ساعت درون FPGA را امکان‌پذیر می‌سازد.
  3. اسلایس‌های DSP:
    • دارای 90 اسلایس DSP است که برای انجام وظایف پردازش سیگنال با عملکرد بالا، مانند فیلترینگ، ضرب و تبدیل فوریه سریع (FFT) ضروری است.
  4. سرعت‌های ساعت داخلی:
    • FPGA قادر است با سرعت‌های ساعت بالای 450 مگاهرتز عمل کند که برای انجام وظایف پیچیده و پردازش سریع مناسب است.
  5. مبدل آنالوگ به دیجیتال داخلی (XADC):
    • XADC این امکان را می‌دهد که با سیگنال‌های آنالوگ ارتباط برقرار کرده و آن‌ها را به صورت دیجیتال تبدیل کنید، که برای کاربردهای سنسوری و تبدیل آنالوگ به دیجیتال مناسب است.
  6. برنامه‌ریزی و ارتباط:
    • پورت USB-JTAG Digilent برای برنامه‌ریزی آسان FPGA و ارتباط با کامپیوتر میزبان.

این ویژگی‌ها نشان می‌دهد که برد Basys 3 یک پلتفرم مناسب برای انجام پروژه‌های پیچیده دیجیتال و سیگنال پردازی است و امکانات متنوعی برای توسعه و آزمایش‌های FPGA فراهم می‌کند.

برد Basys 3 را می‌توان با نرم‌افزار Adept از Digilent برنامه‌ریزی کرد. Adept یک راه‌حل منحصر به فرد و قدرتمند است که به شما این امکان را می‌دهد که با بردهای سیستم Digilent و مجموعه‌ای وسیع از دستگاه‌های منطقی ارتباط برقرار کنید. برای اطلاعات بیشتر در مورد Adept می‌توانید به این لینک مراجعه کنید.

برای ایجاد و ویرایش طراحی‌ها برای Basys 3، می‌توانید از Vivado Design Suite از Xilinx استفاده کنید. Vivado نرم‌افزاری است که برای سنتز و تحلیل طراحی‌های HDL (زبان‌های توصیف سخت‌افزار) طراحی شده است. برد Basys 3 از نسخه رایگان WebPACK این نرم‌افزار پشتیبانی می‌کند.

توجه: ابزارهای نرم‌افزاری Xilinx در برخی کشورها برای دانلود در دسترس نیستند. قبل از خرید Basys 3، لطفاً از دسترسی به نرم‌افزارهای پشتیبانی‌کننده مطمئن شوید، زیرا برای استفاده از برد به آن‌ها نیاز دارید.

این برد برای توسعه‌دهندگان مبتدی و دانشجویان عالی است و با استفاده از نرم‌افزارهای رایگان مانند Vivado WebPACK از Xilinx، کاربران می‌توانند طراحی‌های خود را ایجاد و تحلیل کنند. همچنین، نرم‌افزار Adept از Digilent به شما این امکان را می‌دهد که به راحتی با سیستم‌ها و دستگاه‌های منطقی مختلف ارتباط برقرار کنید.

با 16 سوییچ کاربری، 16 LED کاربری و دیگر ورودی/خروجی‌های دیجیتال، Basys 3 برای آزمایش و گسترش پروژه‌ها بدون نیاز به سخت‌افزار اضافی مناسب است. این برد نه تنها برای یادگیری FPGA بلکه برای انجام پروژه‌های واقعی و تحقیقاتی نیز کاربرد دارد.
