کانکتور سری M، مجموعه‌ای از کانکتورهای دایره‌ای (circular connectors) هستند که بر اساس قطر رزوه‌ بیرونی کانکتور نام‌گذاری شده‌اند. برای مثال، کانکتور M12 دارای رزوه‌ای به قطر 12 میلی‌متر است، M16 به قطر 16 میلی‌متر و به همین ترتیب. این سری از کانکتورها در صنایع مختلف، به‌ویژه در اتوماسیون صنعتی، رباتیک، سیستم‌های اندازه‌گیری، تجهیزات پزشکی و حمل‌ونقل استفاده می‌شوند.

در ادامه توضیح کلی درباره سری M آورده شده است:

🔧 ویژگی‌های کلی کانکتورهای سری M

ویژگی	توضیح
شکل	دایره‌ای (Circular)
نوع اتصال	معمولا پیچی (Threaded) یا قفل شونده (Bayonet)
قطر رزوه بیرونی	از M5 تا M23 و بزرگ‌تر
جنس بدنه	پلاستیک مقاوم، فلز (مثل آلیاژ برنج یا آلومینیوم با روکش نیکل)
مقاومت در برابر آب و گرد و غبار	بیشتر مدل‌ها دارای استاندارد IP67 یا بالاتر
تعداد پین‌ها	بسته به مدل، 2 تا بیش از 20 پین

 📌 انواع پرکاربرد کانکتورهای سری M

🔹 کانکتور M5

• کاربرد: سنسورها و تجهیزات کوچک
• پین‌ها: معمولا 3 یا 4 پین
• ویژگی خاص: اندازه بسیار کوچک

🔹 کانکتور M8

• کاربرد: سنسورها، محرک‌ها، تجهیزات اتوماسیون
• پین‌ها: 3، 4 یا 8 پین
• ویژگی خاص: اندازه جمع‌وجور و مناسب برای فضاهای محدود

🔹 کانکتور M12

• کاربرد: سیستم‌های صنعتی، شبکه‌های صنعتی (PROFINET، EtherCAT)، سنسور و محرک
• پین‌ها: 3 تا 12 پین
• استانداردها: انواع A-Coded، B-Coded، D-Coded، X-Coded بسته به کاربرد

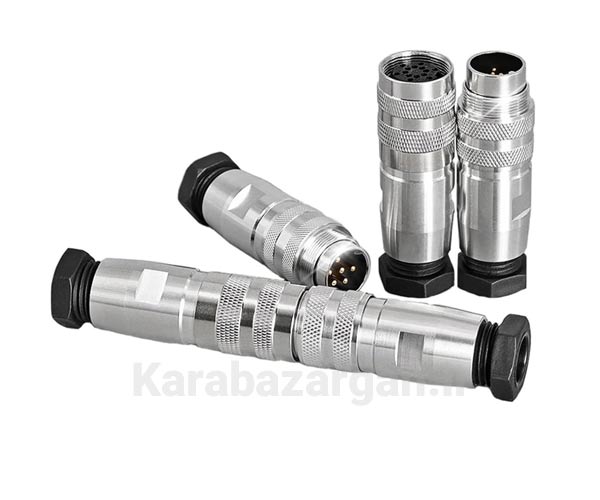

🔹 کانکتور M16

• کاربرد: تجهیزات صنعتی، تجهیزات اندازه‌گیری و کنترل، برق‌رسانی با توان متوسط
• پین‌ها: معمولا 2 تا 24 پین
• ویژگی خاص: امکان انتقال جریان یا سیگنال با تعداد پین بالاتر نسبت به M12

🔹 کانکتور M23

• کاربرد: انتقال توان و سیگنال هم‌زمان، موتورهای صنعتی، سروو درایوها
• پین‌ها: تا 19 یا بیشتر
• ویژگی خاص: قدرت بالا و تحمل شرایط صنعتی سخت

مشاهده محصولات مرتبط

✅ مزایای کانکتورهای سری M

• نصب سریع و آسان
• مقاومت بالا در برابر شرایط محیطی (آب، گردوغبار، لرزش)
• استانداردهای جهانی برای اطمینان از سازگاری بین برندها
• مناسب برای کابل‌کشی‌های فشرده و فضاهای محدود

راهنمای خرید کانکتورهای سری M برای تجهیزات صنعتی

📌 نکات مهم هنگام خرید کانکتورهای سری M

1. انتخاب سایز مناسب (M8، M12، M16، M23 و …)

هر سایز کانکتور، کاربرد خاص خود را دارد:

• M8: مناسب برای سنسورها و فضاهای محدود

• M12: رایج‌ترین سایز برای اتوماسیون صنعتی

• M16: برای انتقال سیگنال و توان با تعداد پین بالا

• M23: انتقال هم‌زمان قدرت و سیگنال در موتورهای سروو و درایورها

2. تعداد پین‌ها و نوع سیگنال

• باید تعداد پین متناسب با نیاز خود را انتخاب کنید (مثلاً 3، 4، 5، 8، 12 یا 24 پین).

• برخی مدل‌ها مخصوص انتقال داده، برخی مخصوص توان الکتریکی و بعضی ترکیبی هستند.

3. نوع اتصال: نری یا مادگی / پنل‌مانت یا کابل‌مانت

• بسته به کاربرد باید انتخاب کنید که کانکتور نری (Male) یا مادگی (Female) باشد.

• برخی به پنل متصل می‌شوند و برخی روی کابل نصب می‌گردند.

4. کدینگ (Coding) و جهت پین‌ها

برخی کانکتورها دارای کدینگ مانند A-coded، B-coded، D-coded، X-coded هستند. این کدها مشخص‌کننده نحوه قرارگیری پین‌ها و نوع سیگنال هستند (برای جلوگیری از اتصال اشتباه).

5. درجه حفاظتی (IP Rating)

در محیط‌های صنعتی، مقاومت در برابر آب و گردوغبار حیاتی است:

• بیشتر کانکتورهای سری M دارای درجه حفاظتی IP67 هستند که مقاومت بالایی در برابر رطوبت و گردوغبار دارند.

6. جنس بدنه و شرایط محیطی

• برای محیط‌های صنعتی، معمولاً کانکتورهای با بدنه فلزی یا مقاوم به UV و حرارت توصیه می‌شوند.

7. برند و کیفیت ساخت

• برندهای معتبر مانند Binder، Amphenol، Phoenix Contact، TE Connectivity، LAPP و … کیفیت بالا و سازگاری با استانداردهای صنعتی دارند.
